Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 02 авг 2022, 10:52

Аутриггер 3м на 5 метров PRIJON
Друзья привет . подскажите ,
В сети видел как ставят мотор на каяк , и аутриггер, но народ сильно не заморачивается а просто притягивали балки монтажными стяжками для транспортировки грузов

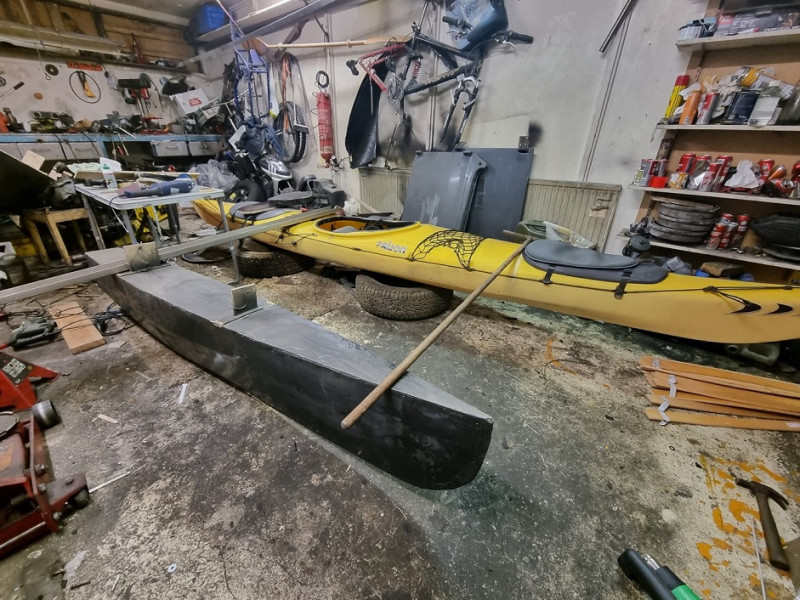

я решил пойти немного дальше, вырезал неаприловые переборки из блоков плавучести , по их лекалам вырезал шпангоуты , вставил притянул по периметру саморезами , ими закреплено все на Каяке переборки вклеел обратно
На эти шапгоуты будут установлены балки , - через них -"поплавок"
размеры брал тут в соседней теме , 2500 ширина 0,25м
изначально думал о тримаране , собрал 2 аутриггера полностью заполненные пенопластом , но сейчас понимаю что нагрузки в тримаране другие , если не порядок , то уж точно большие,
оттсюда вытекает другой вопрос , не будет ли которкий попвывок ?
зачем все - рыбалка , рыбачить с него не реально , а хочется ,
и второе возможно плавать под парусом у дома во фьерде так сказать


потом установка и подгон подиумом под балки , их крепления , косынки .Подиумы упираются на шпангоуты шириной но 50мм , думаю не должно вырвать
ну хоть и выставлял все по уровню , без теста на воде ни как , что понять где будет ватерлиния .

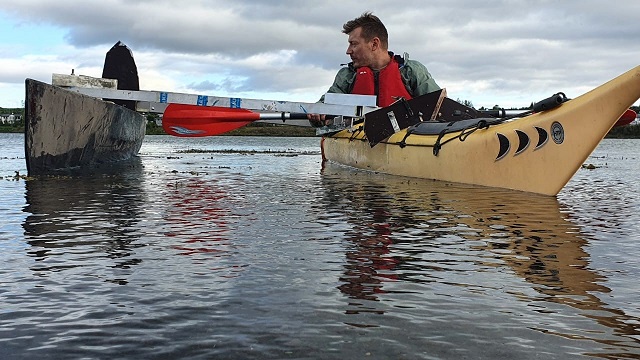

сборка заняла 10 мин ,спуск на воду в заливе возле дома прошел отлично , ветер 6мс .
если сидеть на мест пилота , то каяк завален в влево градусов на 5 , вобчем и буду это исправлять переносом крепления балки у аутриггер
выслушаю конструктивную критику , дабы не наступать на грабли , и даработать сей девайс

https://youtu.be/hRW7lVKCpl0
Вложения

Puschistik
Сообщения: 295
Зарегистрирован: 23 дек 2012, 03:55
Reputation: 30
Город: Пермь

Re: Аутриггер 3м на морской Каяк

Сообщение Puschistik » 06 авг 2022, 20:07

Это уже не аутригер, а полноценный корпус. Катамаран получился)

Аватара пользователя
PARA CENTER
Сообщения: 450
Зарегистрирован: 16 фев 2017, 20:13
Reputation: 37
Город: Краснодар

Re: Аутриггер 3м на морской Каяк

Сообщение PARA CENTER » 07 авг 2022, 07:21

А в чем цель ?
Мои каяки:
Zephyr 155, Dagger Alchemy 14

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 10:48

PARA CENTER писал(а):
07 авг 2022, 07:21
А в чем цель ?
Рыбалка и охота с воды на утку

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 11:17

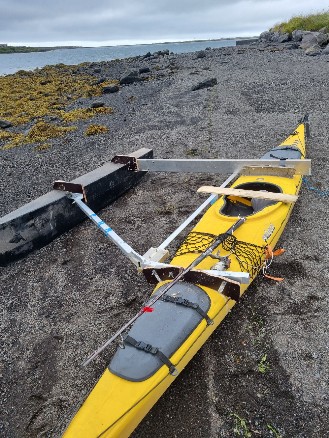

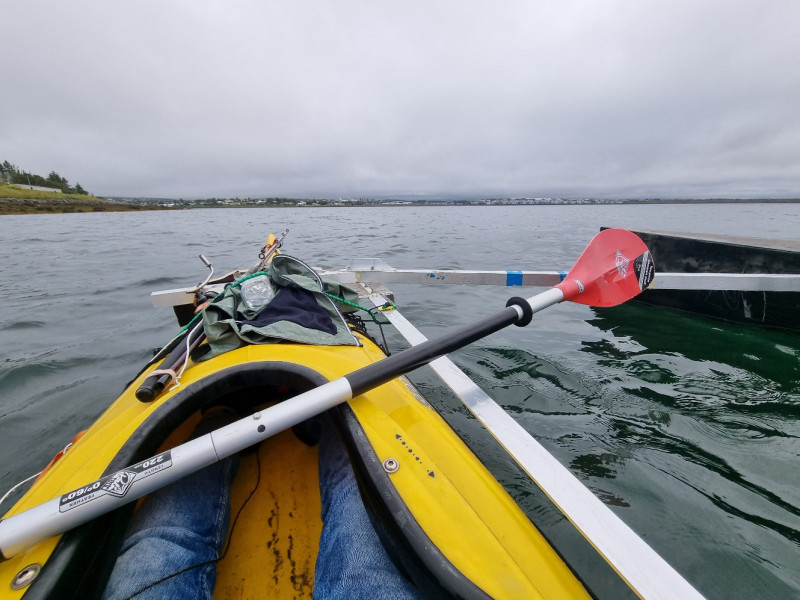

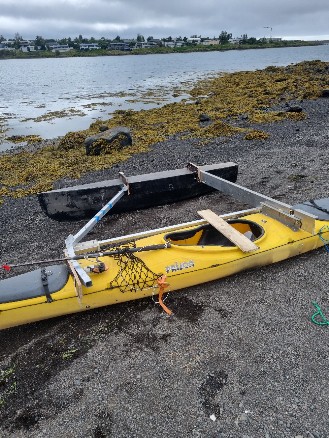

Вобщем работы по переделками крепления были проведелы , и я снова вышел на тесты. Немного опустил крепления и каяк стал ровно.
Но Кат забирает в сторону атригера ,без руля и подруливания жопа:) что тоже крадет скорость надо передвинуть заднею балку
Вода ровная, ветер почти встречный косит справа 3,5-4 отлив из отчета погодной станции ,
Скорость по ГПС туда 5-6 кмч обратно 8-9

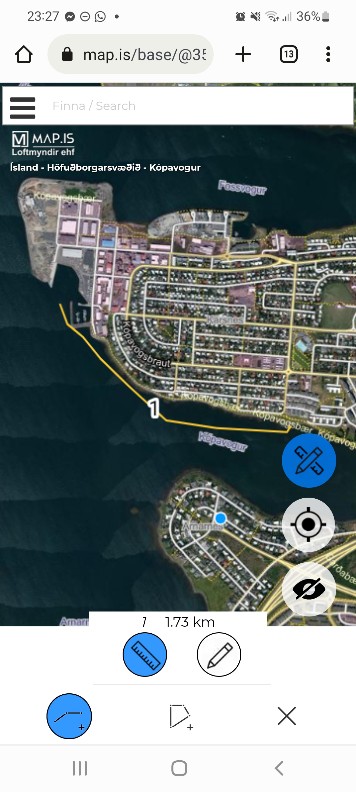

Корпус , ...как пояснили тут :)) высокий и парусит конечно .. растояние 3.6 пройдено за минут 40
Что в принципе приравнивается к скорости каяка сит он топ, средней скрости .
Теперь нужно попробывать под мотором
Удочку взял ,потролил немного , но треска не клюнула

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 11:37

Вложения

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 11:43

Пытаюсь добавить фоток
Вложения

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 12:09

Puschistik писал(а):
06 авг 2022, 20:07
Это уже не аутригер, а полноценный корпус. Катамаран получился)

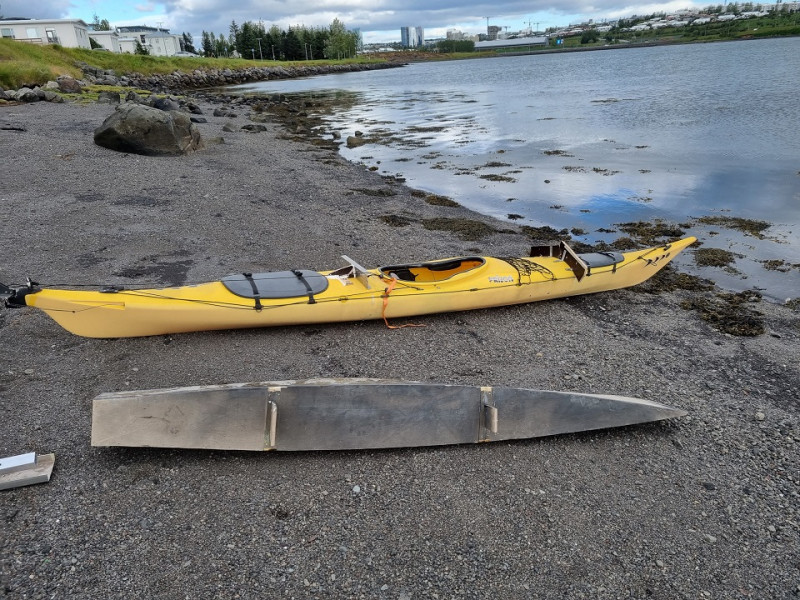

Да... но сейчас понимаю что его надо было делать длиней , зато примерно понятно как делать , и шишки набил

Аватара пользователя
HEKOT
Сообщения: 2402
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 247

Re: Аутриггер 3м на морской Каяк

Сообщение HEKOT » 07 авг 2022, 13:11

Зачем нужна балка вдоль корпуса каяка? Не мешает грести?
Зачем передняя поперечная балка сделана диагональной?
Зачем всё такое огромное?
КОТ или НЕКОТ? Вот, в чём вопрос!
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Daniel Duncan
Сообщения: 13
Зарегистрирован: 16 авг 2021, 02:10
Reputation: 1
Город: Kopavogur

Re: Аутриггер 3м на морской Каяк

Сообщение Daniel Duncan » 07 авг 2022, 20:19

HEKOT писал(а):
07 авг 2022, 13:11
Зачем нужна балка вдоль корпуса каяка? Не мешает грести?
Зачем передняя поперечная балка сделана диагональной?
Зачем всё такое огромное?
Балка вдоль корпуса распределяет наргузку , всеже каяк однокорпусный в отличии от сит он топ ,он потолще будет . Подумал что балка будет не лишней .гребсти не мешает
Передняя баклка косая потому что аутриггер .. короткий :/ тут налицо ошибка проэктированния ,
Надо было замерить растояние между предпологаемыми шпангоутами каяка . Чего не сделал , по прикидкам должно было все встать .
Чертежи брат тут на сайте , человек у который его строил вроде неплохо на нем греб .
Корпус вынес подальше , гребсти стало получше но , не так как может быть удобно .
Задняя балка широкая чтоб можно было вложить в профиль танец для мотора
