Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение HEKOT » 21 ноя 2017, 08:46

Вот это место:

Да и программа не разворачивает, если невозможно.

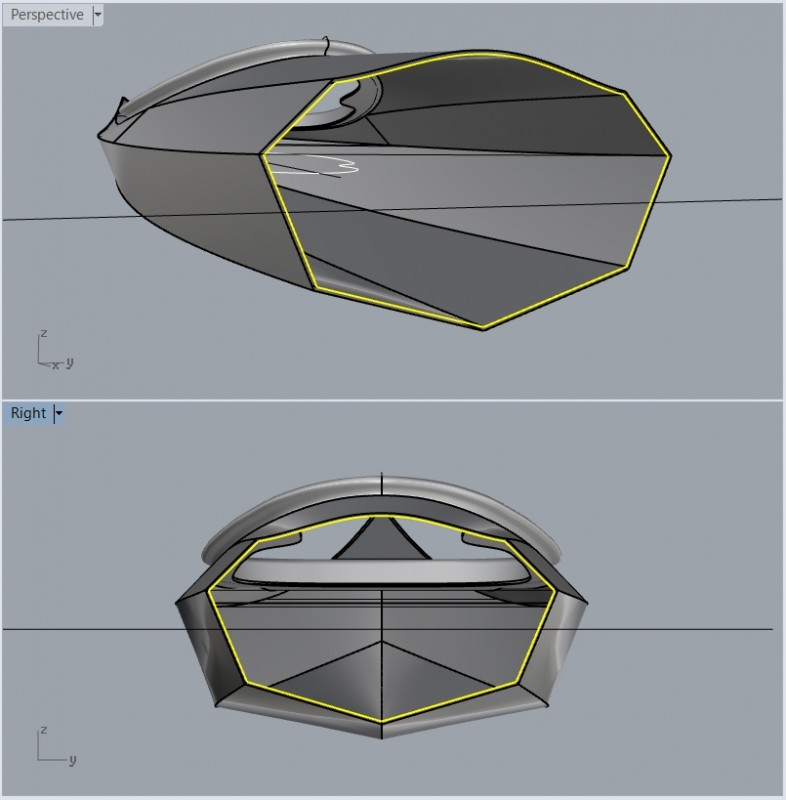

Теоретически-то возможно. Скажем, шпон ляжет. А 4мм фанера -- нет. Там должна быть окружность в сечении. В реальности получается кривая с увеличивающимся радиусом кривизны от центра к борту, типа параболы.
КОТ или НЕКОТ? Вот, в чём вопрос!
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
HEKOT
Сообщения: 2854
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 310

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение HEKOT » 21 ноя 2017, 08:52

Aleh писал(а):
Вот было бы ценно, если бы можно было фрезером фаски снимать.
Во-первых, для склеивания на ус, для избежания неуместного рисунка типа "паззл".
Для этого это все и делается... :roll:
А как? Фреза коническая, фрезер умеет наклонять фрезу или просто направлением движения фрезы фаска задаётся?

Я делал второй вариант ручным фрезером. А по продольным швам -- рубанок. Надо сказать, что на ус получилось хорошо, а недоделанная фаска продольного шва - потенциальный источник проблем после ламинирования. Фаску лучше переснять, чем недоснять. В первом случае в образовавшийся желобок внутри лодки попадает немного больше клея, а во втором -- снаружи образуется труднозаделываемая щель.
КОТ или НЕКОТ? Вот, в чём вопрос!
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 22 ноя 2017, 00:04

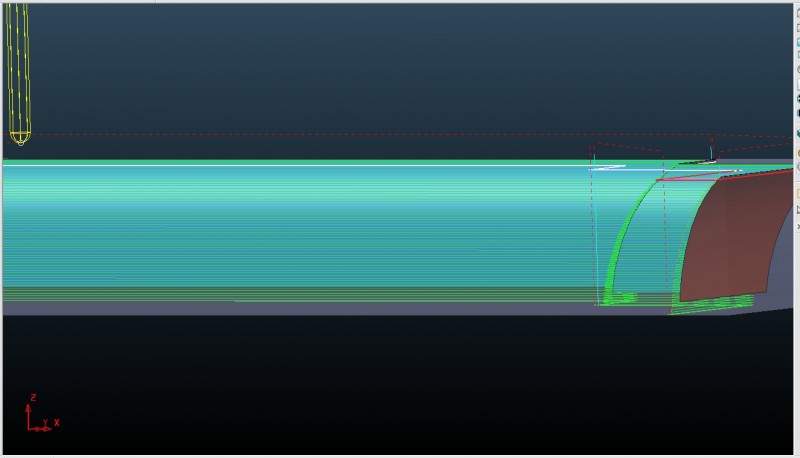

Фреза может быть в общем то любой формы. Но чаще всего используются концевые (просто цилиндр), сферические (как на скрине), конические с разным по форме наконечником, реже фасонные. Поверхность при фрезеровке получается путем заданного количества проходов (на скрине зеленые линии). В общем то CNC стратегии обработки фрезеровкой (и не только фрезеровкой) -это отдельная большая тема. На скрине обрабатывалась изогнутая поверхность бока детали (деталь не из этого проекта).
Наклонять фрезу или поворачивать деталь или то и другое вместе тоже можно, зависит от станка.
В этом проекте планируется делать малкованные на ЧПУ торцы обшивки и при стыковке по длине листов обшивки будет применен комбинированный ( нечто типа пазлы и ус сразу) стык.
HEKOT писал(а):Я делал второй вариант ручным фрезером. А по продольным швам -- рубанок.
Я видел Ваш отчет. Снимаю шляпу. Все получилось хорошо.

Аватара пользователя
HEKOT
Сообщения: 2854
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 310

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение HEKOT » 22 ноя 2017, 11:13

В этом проекте планируется делать малкованные на ЧПУ торцы обшивки и при стыковке по длине листов обшивки будет применен комбинированный ( нечто типа пазлы и ус сразу) стык.
Это как?
Я видел Ваш отчет. Снимаю шляпу. Все получилось хорошо.
Да ну шляпу снимать не за что. Получилось так себе. Точнее, нарезка получилась хорошо, но в ней и сложностей особых нет (собсно, потому меня и удивила несколько эта тема), а вот с той частью, что после склеивания, были проблемы на каждом шагу.
КОТ или НЕКОТ? Вот, в чём вопрос!
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 22 ноя 2017, 19:57

Предполагаемый стык продольных деталей обшивки хочу протестировать. Результат здесь выложу.
HEKOT писал(а):а вот с той частью, что после склеивания
Конечно при строительстве лодки по технологии «stitch and glue» по отделке много работы по умолчанию. Лучший результат по товарному виду внешней отделки, да и по технологичности производства- композитный пластик в негативной форме. Только стоимости несоизмеримы.

Kir
Сообщения: 255
Зарегистрирован: 13 май 2017, 17:03
Reputation: 53
Город: Красногорск

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Kir » 23 ноя 2017, 03:20

HEKOT писал(а):
Kir писал(а):Красиво!
Кто б научил так :)
Дык в чём проблема-то? Ссылка на софт в начале темы. Обучалка у них там встроенная была, кажется. За 3 бесплатных месяца освоишь. Тут главное -- чтобы была реальная задача.
Не знаю в чем проблема, но сам не разобрался до нормального уровня. Простейшие в Атласе и FreeShip нарисовать смог, а как чуть сложнее, так мне проще руками по месту сделать, чем прорисовать :cry:

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 23 ноя 2017, 04:31

но сам не разобрался до нормального уровня
Что тут сказать. Если заинтересовало 3д моделирование, советую почитать книгу "Понимая Майя". Автор Цыпцын Сергей. Она есть в интернете в свободном доступе. Хотя она про пакет Maya, там есть в том числе и про нурбовое моделирование-его основы. А так по тому же Рино уроков в сети очень много. Так же к Rhinoceros есть плагин Orca3D для проектирования судов.
15 дней триала.
Последний раз редактировалось Aleh 23 ноя 2017, 05:06, всего редактировалось 1 раз.

Kir
Сообщения: 255
Зарегистрирован: 13 май 2017, 17:03
Reputation: 53
Город: Красногорск

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Kir » 23 ноя 2017, 04:43

Спасибо! Попробую

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 28 ноя 2017, 23:52

Aleh писал(а):комбинированный ( нечто типа пазлы и ус сразу) стык
Попробовал сделать стык деталей, о котором писал ранее. Форма пазла может быть в принципе разной, но торец стыка не по нормали к детали, а с наклоном - как в соединении на ус.

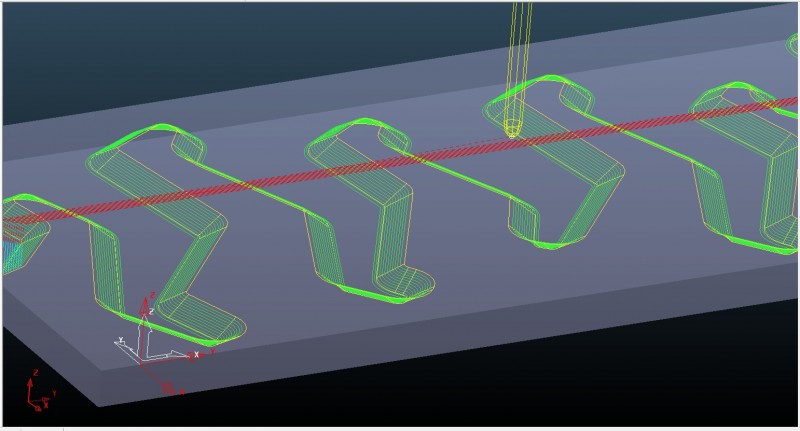

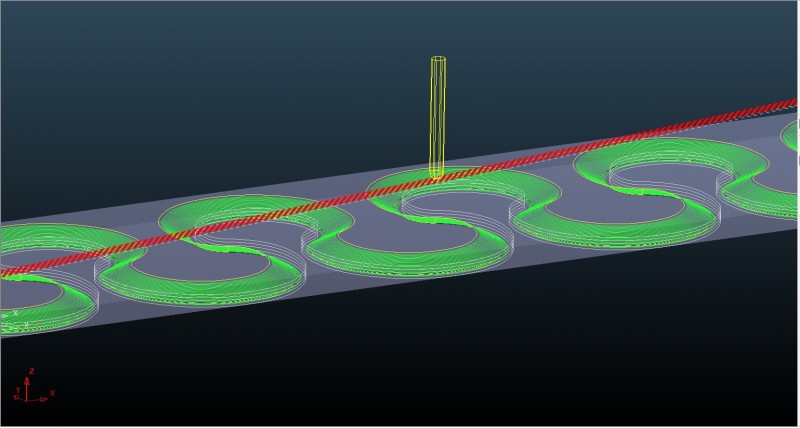

Написал пару программ с разными вариантами резки пазла.

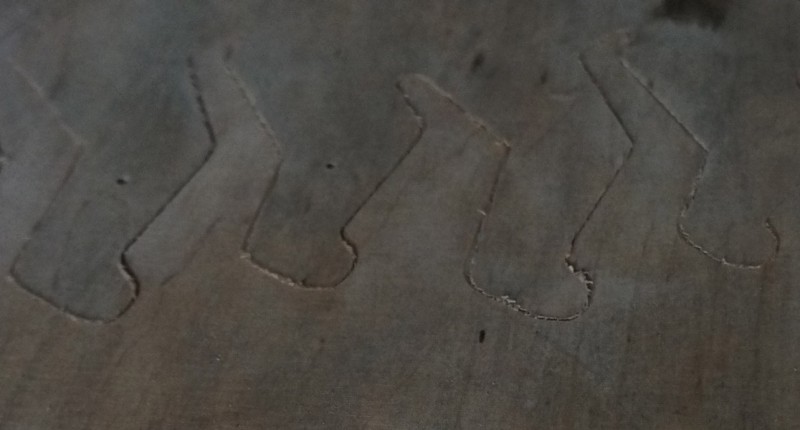

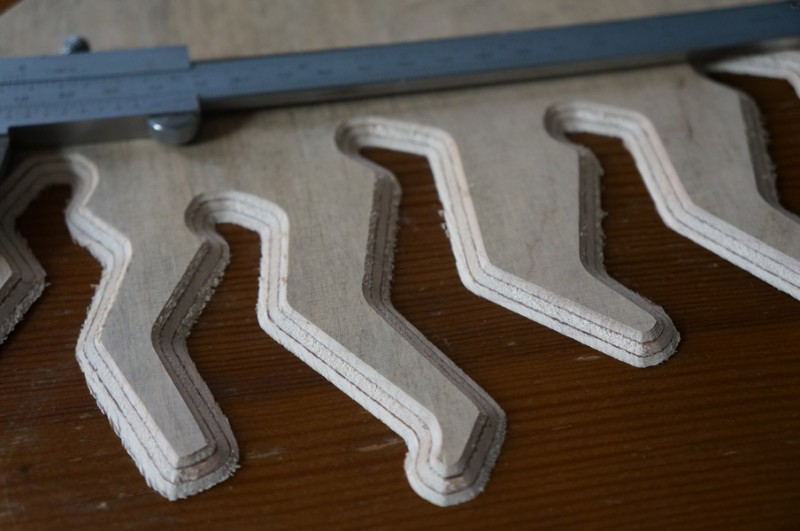

Вырезал один из вариантов на ненужных кусках фанеры 4мм.
Склеил эпоксидкой.
Осталось шлифануть и попробовать погнуть через пару дней. Но в целом результат удовлетворительный.

Аватара пользователя
HEKOT
Сообщения: 2854
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 310

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение HEKOT » 29 ноя 2017, 07:15

Признаться, я несколько выпал в осадок...

Вроде, механически соединение должно быть супер-пупер. Вот только кривая линия на поверхности останется.
Осталось шлифануть и попробовать погнуть через пару дней
Не шлифуй. Отшлифуешь после сборки. Перед морилкой. Или перед ламинировнием, если без морилки.
