Каркасно-разборным каякам ДА!

[Shoorick]

Чертежи и слайды прошлого века к сожалению не совместимы с комп.

Всё при желании сканируется.

Порывшись в архиве нашел проектик - может кому глянется

Как оно называлось, много ли экземпляров собрали?

Хватает ли небольшого количества продольных элементов (стрингеров и привальных брусьев) для задания обводов? В жуковке эта задача решалась дополнительными стрингерами, в КНБ-ках баллонами.

[Liniviy]

Всё при желании сканируется.

Шести метровую простынь -чертеж1х1 отсканировать не имею возможности,а теоретический поищу.

[Liniviy]

Порывшись в архиве нашел проектик - может кому глянется

Как оно называлось, много ли экземпляров собрали?

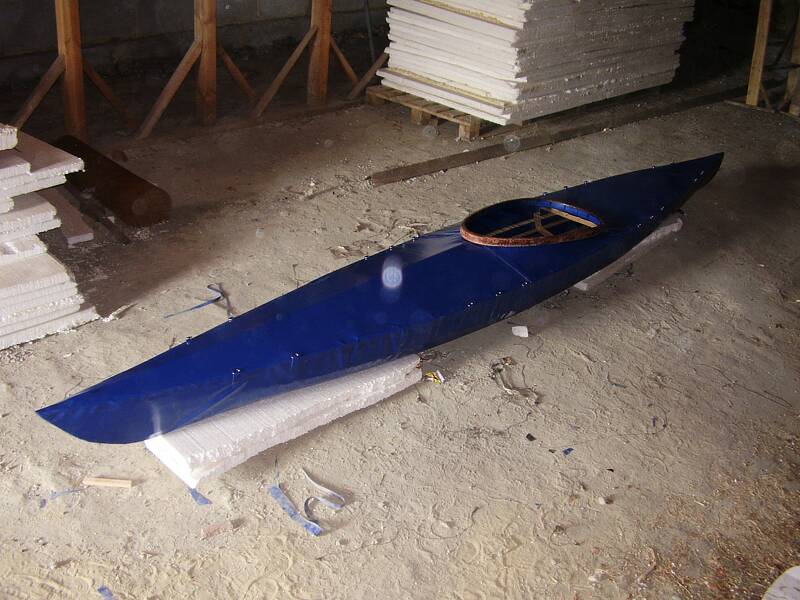

Каркасного ни одного,а в стеклопластике парочка.

Хватает ли небольшого количества продольных элементов (стрингеров и привальных брусьев) для задания обводов? В жуковке эта задача решалась дополнительными стрингерами, в КНБ-ках баллонами.

Это достаточный минимум,а доп. жесткость и плавные обводы достигались верхней обвязкой и толстой "пеной".Баллоны както в нашей компании не прижились.

[rid]

а кто видел древнюю rz 85? меня интересует, как там устроены узлы стыковки продольных частей каркаса. в википедии написано, что каркас её собирался на шнурки и ремешки, но фото нет и вобще я нигде больше про ремни не встречал. если кто видел, нарисуйте хоть от руки на тетрадном листочке.

[Протей]

У немцев разборные байдарки с деревянным каркасом копии или почти копии RZ 85 делают и сейчас различные фирмы.. Как-то в интернете натыкался на сайт с фотографиями этих байдарок. К сожалению ссылку не сохранил.. По креплениям : если в двух словах, то фермы из привальника и скулового стрингера и нижние стрингеры входят в пазы шпангоутов и фиксируются в этом положении киперной лентой(штатные ремешки тянутся, плохо держат и быстро рвутся). Шпангоут крепится к кильсону уголками зацепльющимися снизу за рыбину кильсона. К сожалению пишу с телефона, поэтому нарисовать не могу.

[rid]

это - то да. но я хочу понять как из нескольких частей собирается каждый продольный элемент. в вики то написано именно про шнуровку и ремни. но там походу дезынформация. немцы до сих пор продают эти лодки и запчасти(http://poucher-boote.de/shop/ersatzteil ... /index.php). но там каждый элемент собирается из частей с помощью металлических замков.

[Протей]

.Продольный набор у этой байдарки состоит из кильсона, нижнего пояса стрингеров, привальников, соединенных планками с скуловыми стрингерами в фермы и фальшбортов. Все элементы продольного набора соединяются друг с другом без шнуровки. Киперной лентой притягивается продольный набор к шпангоутам. Исключение -фальшборта, они одеваются на резьбогще шпильки сверху шпангоута и прикручиваются барашками.

[Протей]

Сейчас на украине делают байдарку Нерис. По обводам 1в1с RZ 85, продольный набор из ал. сплава, поперечный водостойкая фанера . Но соединения в каркасе сделаны несколько иначе.

[rid]

не. каждая деталь продольного набора(будь то стрингер или привальный брус или...) состоит из нескольких(трёх или четырёх) частей(ну не носят же их в четырёхметровых рюкзаках). так вот мне интересно, как соединяются между собой именно эти части в деталь(ну например стрингер)?

[rid]

насмотревшись сайтов и журналов, вот что у меня получается.
