Помогите с чертежами для постройки каяка

[Pastor]

Да и по весу не всегда - то что хотелось бы и то что может дать дерево

[Funtik]

Блин это ж де взять ЧПУ который 5 метровую заготовку сможет обработать
Мастер модель из пенопласта имхо не прокатит, форма темболее. Как по мне , то логичнее вырезать переборки, обклеить их рейкой, обработать до состояния вылизанных яиц у кота и потом снять форму

Вместо того чтобы изобретать велосипед со встроенным гемороем Вы бы сходили да посмотрели. Ваш заказ чпушники нарежут из листового пенопласта любой толщины, для каяка достаточно рабочей зоны 800х800х200мм что не является проблемой даже в Краматорске
С мастер модели обработанной до состояния как Вы указали Вы снимите матрицу,которую Вам придётся опять шпаклевать и т.д. В чём смысл?
Всей этой технологией есть смысл заморачиваться только при серийном производстве, зайдите на любой интернет магазин посмотрите цены на композитные каяки и увидите Ваши затраты (без работы и комплектухи)
По чертежам: заходим во фришип, ставим картинку, подбираем масштаб, ставим точки, читаем координаты и (о чудо!) имеем теоретический чертёж.

[Funtik]

Наоборот .... я не пытаюсь изобрести велосипед и не усложняю , существуют правила работы с конкретными материалами и технологии . Вот как должна выглядеть форма

https://www.youtube.com/watch?v=iqfC2nFCbfY

https://www.youtube.com/watch?v=wYb_UjgJ5E0

Да, я и сам мечтаю выложить результаты уже готового каяка, но пока что проблема в чертежах.Как только наклюнется чертёж , сразу начну делать мастер-модель .... ну и фотоотчётить для форумчан - само собой.

Камрад если Вы в состоянии сделать матрицу подобного качества то это мы должны у Вас совета просить

[mazan]

Ладно , повторю еще раз ... может кто проглядел - я ИМЕЮ достаточный опыт работы с композитными материалами,литьевыми пластиками, двухкомпонетными силиконами массами и так далее. Как должна выглядеть мастер-модель и форма представляю себе на 110% . Форму, при условии что она снята с мастер-мадели сделанную "руками" , никогда не шпаклюют,грунтуют,или еще как то обрабатывают , за исключением лёгкого полирования и обработки разделительными составами непосредственно перед изготовлением деталей. Нормальная форма имеет очень сильный ГЛЯНЕЦ как и готовое изделие получаемое из этой формы.К слову готовый продукт тоже не обрабатывается, за исключением соединительных (третьих) элементов.
Согласен что затраты будут больше чем в случае поклейки из фанеры...но ведь мы говорим об композитном каяке... тем более остается форма и при желании можно слепить еще один каяк ,который можно попробовать продать и вернуть часть затрат .... в крайнем случае можно продать саму форму... мне кажется желающие купить-слепить-перепродать найдутся.
Изготовление формы даст возможность делать изделие холодным вакуумированием, что в свою очередь снизит расходы материалов, увеличит прочностные харакетристики и удешевит процесс по сравнению с технологией многослойного ламинирования.
Ну как то так....

[mazan]

Камрад если Вы в состоянии сделать матрицу подобного качества то это мы должны у Вас совета просить

Как говорится - не так страшен чёрт , как его малюют. Ведь все те, кто когда то, что то делал своими руками, знает это.

[Funtik]

Ладно , повторю еще раз ... может кто проглядел - я ИМЕЮ достаточный опыт работы с композитными материалами,литьевыми пластиками, двухкомпонетными силиконами массами и так далее. Как должна выглядеть мастер-модель и форма представляю себе на 110% . Форму, при условии что она снята с мастер-мадели сделанную "руками" , никогда не шпаклюют,грунтуют,или еще как то обрабатывают , за исключением лёгкого полирования и обработки разделительными составами непосредственно перед изготовлением деталей. Нормальная форма имеет очень сильный ГЛЯНЕЦ как и готовое изделие получаемое из этой формы.К слову готовый продукт тоже не обрабатывается, за исключением соединительных (третьих) элементов.
Согласен что затраты будут больше чем в случае поклейки из фанеры...но ведь мы говорим об композитном каяке... тем более остается форма и при желании можно слепить еще один каяк ,который можно попробовать продать и вернуть часть затрат .... в крайнем случае можно продать саму форму... мне кажется желающие купить-слепить-перепродать найдутся.
Изготовление формы даст возможность делать изделие холодным вакуумированием, что в свою очередь снизит расходы материалов, увеличит прочностные харакетристики и удешевит процесс по сравнению с технологией многослойного ламинирования.
Ну как то так....

В любом случае желаю успеха от всего сердца

[mazan]

Спасибо! Он мне пригодится

[Sultan.d]

почему не сложилось? В чем была загвоздка?

ни в чем, просто люди которые занимались ремонтом стеклопластиковых лодок рассказали мне процесс строительства. и я понял что это гемор.

Доброго времени, ну не такой уж это и гемор, иметь бы модель....
ну да ладно это все слова

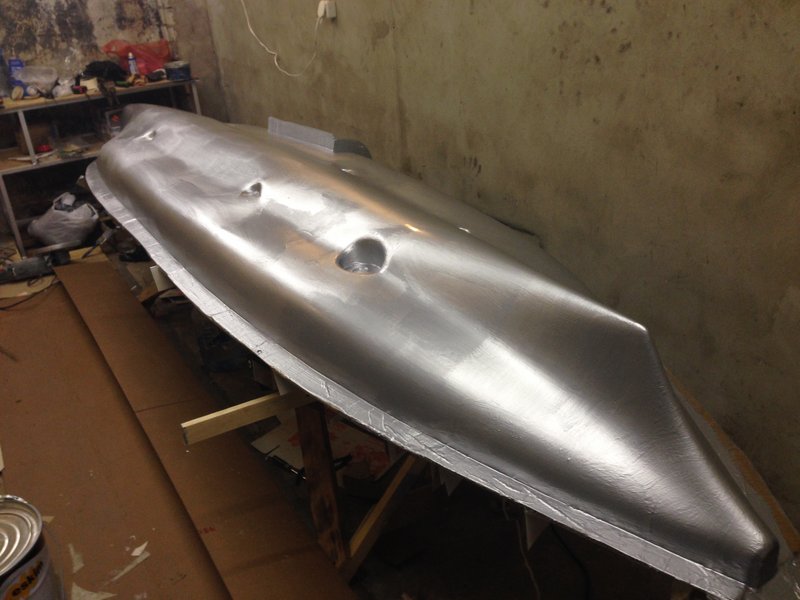

прикреплю изображения.
затраты на корку в 6 мм около 10000 руб + ребра продольные и поперечные из фанеры приформованные
и это вообще без какого либо опыта с композитами, без мелких легко устранимых косяков конечно не обошлось, но это все дело опыта
по времени - 3 недели строго по вечерам
материалы - стекломат и полиэфирка, за отсутсвием матричного геля- гель общего назначения с наполнителем (люминивая пудра) на коммерческое производство не претендую потому упростил

[Sultan.d]

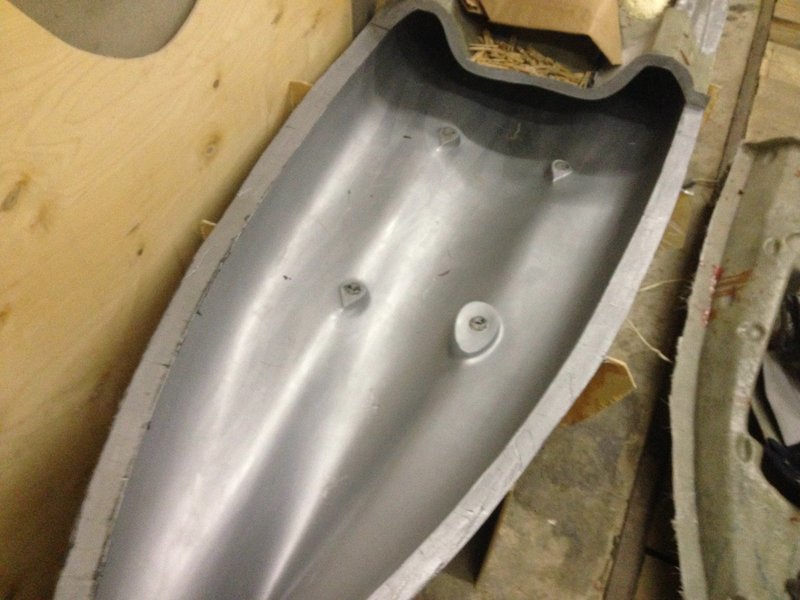

на фото матрицы косяков не видно, все видимые "косяки" на фото - это мусор матрица лежит с лета, снял чтоб было))))))
косяков в матрице 2 - один скол во время выемке на грани разделения, и второй на верхней части небольшой участок с эффектом змеиной кожи геля (эт от нетерпения и нарушения техпроцесса, кто сталкивался с композитом знает)

[mazan]

Очень достойно!
