Помогите с чертежами для постройки каяка

[Funtik]

"
Кстати, в Вашем проекте пару стр. назад, увидел странную форму днища. Заинтересовало: зачем? Может, просто низкий плавник в кормовом подзоре сделать из доски? Неизмеримо технологичнее и эффективнее выйдет.

Извините что влажу. У Nick Schade на примерно такая форма днища. Он объясняет (если гугель переводчик не брешет) что такая форма даёт устойчивость не в ущерб скорости (как то так). Лодку строил для товарища с ограниченной подвижностью http://www.guillemot-kayaks.com/guillem ... ayak_plans Там где то есть (было) описание конструкции

[Илья_]

С такими Гуру, как Н.Ш., спорить, конечно, что против ветра... Но меня терзают смутные сомнения: чтой-то на гоночных лодках ничего подобного даже близко не встречается. А по усложнению постройки, извините, но настойчиво повторюсь. Может, эти обводы навеяны корпусами типа ЯЛ-6, воплощёнными в фанере? Но это можно воспринимать только как шутку, что-ли.

[Илья_]

[quote="Eddik"]
Насчет качества фанеры. Ежели будете кроить из низкосортной, обязательно обратите внимание на то, чтобы зеркальные части обшивки (днище ПБ - днище ЛБ, и т.п.) были бы одной и той же стороной листа наружу. Также, если сращиваете листы по длине, это тоже желательно. Я кроил из расчёта вписаться по максимуму в 2 листа, которые мог упереть на себе с завода-изготовителя на метро, распилив их пополам на заводе. Листы имели небольшую начальную кривизну. Я думал, что это выправится, когда буду сшивать корпус, за счёт кривизны обшивки, котрая "пересилит" изначальную. Нифига не вышло! В итоге днищевые листы с одного борта выпуклые, с другого вогнутые. Поэтому и руль теперь нужен для подстройки.

[Funtik]

С такими Гуру, как Н.Ш., спорить, конечно, что против ветра... Но меня терзают смутные сомнения: чтой-то на гоночных лодках ничего подобного даже близко не встречается. А по усложнению постройки, извините, но настойчиво повторюсь. Может, эти обводы навеяны корпусами типа ЯЛ-6, воплощёнными в фанере? Но это можно воспринимать только как шутку, что-ли.

Это не гоночная лодка, это устойчивость главнее скорости

Насчет качества фанеры. ...... В итоге днищевые листы с одного борта выпуклые, с другого вогнутые. Поэтому и руль теперь нужен для подстройки.

[/img]
У меня так случилось когда прощёлкал с размерами (криво вырезал ). Только я это выправлял до поклейки, ещё на стяжках, поэтому в некоторых местах галтель достигла неприличных размеров

[Михалыч]

Всем привет. Выставляю вам свое творение. Каяк детский 2340*520*160 мм. За основу был взят проект детского каяка
Ника Шаде из свободного доступа. Изменения следующие. Размер увеличен на 170мм, чтобы максимально испльзовать
стандартный лист фанеры. Кормовая часть борта приподнята на 23 мм. Задняя часть деки сделана аналогично передней
с незначительным уменьшением по высоте, т. к. после предварительного сбора оригинального проекта Н Ш она мне
показалась недостаточно жесткой. Конструкция деки (домиком) значительно жестче плоской. В кормовой части
поставлена переборка отсека непотопляемости. В деке проделан герметичный лючок. Размер кокпита уменьшен. Даже
в уменьшенном варианте, я со своими 93 кг с трудом но помещаюсь. Отделку корпуса планирую закончить с наступлением
теплой погоды т.е. весной. Всем буду признателен за любые замечания по проекту.

Обустройство кокпита

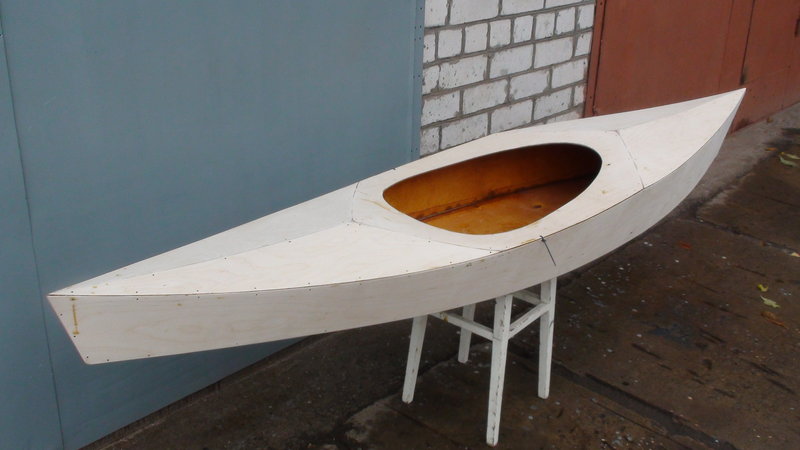

Каяк детский 2340*520*160 мм


Переборка отсека непотопляемости, лючок


[Михалыч]

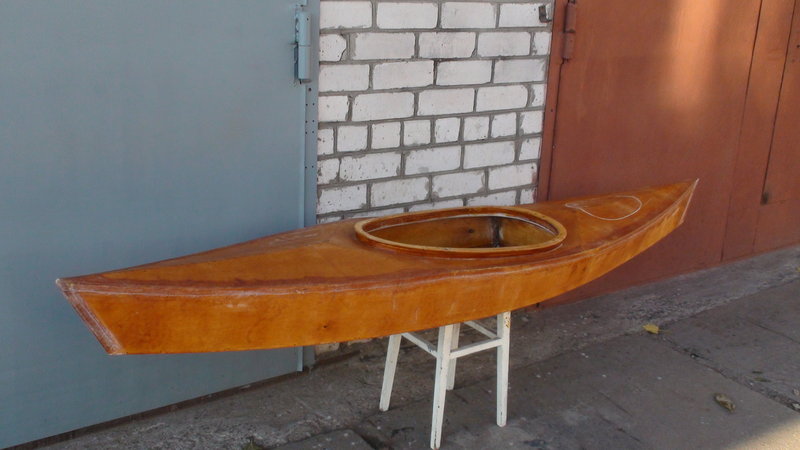

Продолжение проекта

Шпаклевка всех отверстий


После склейки деки с корпусом и шлифовки


Грунтовка внутренних поверхностей двумя слоями эпоксидной смолы


После склейки деки с корпусом и шлифовки


[Михалыч]

Продолжение проекта Каяк детский

Дека после проклейки швов и грунтовки

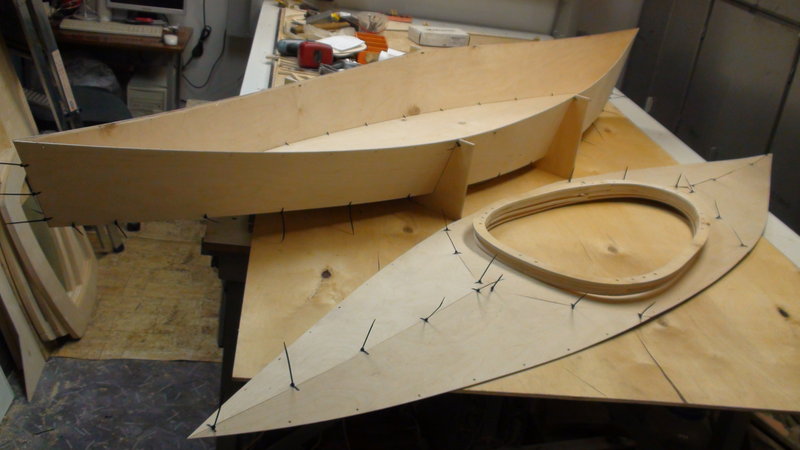

Сшивание пластмассовыми стяжками


Проверка правильности сопряжения деталий каяка


[Михалыч]

Продолжение проекта Каяк детский

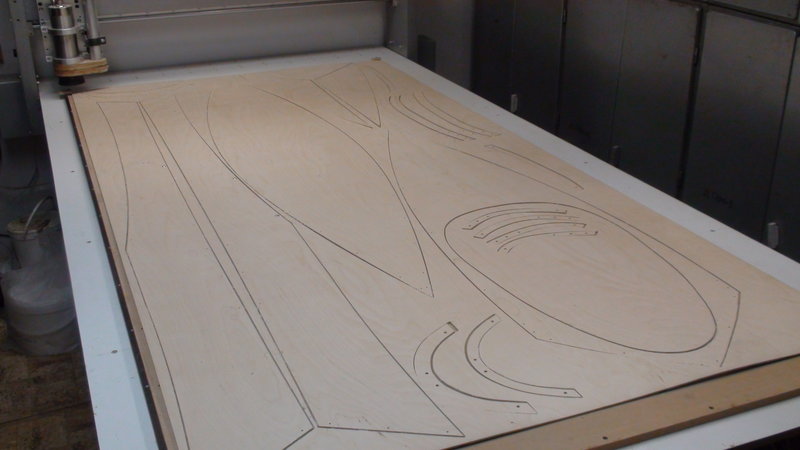

Размещение деталей на листе фанеры

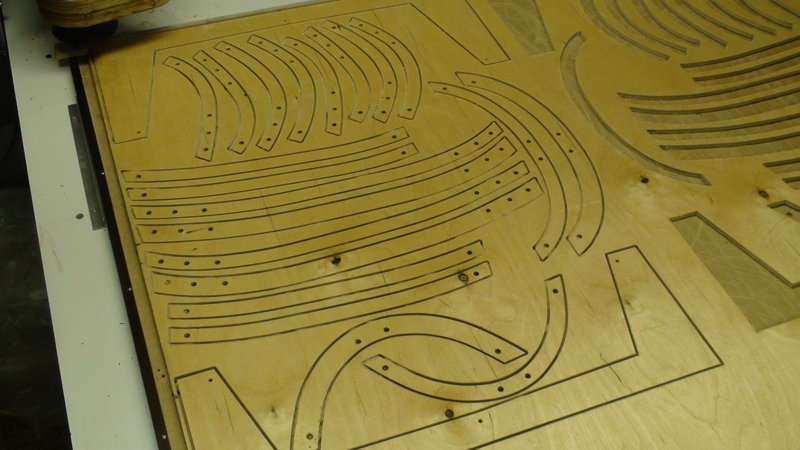

Детали кокпита из фанеты 6мм


На переднем плане оригинальный проект Ника Шаде


[klimm]

На просторах интернета имеется, на мой взгляд, интересный проект выполненный посредством FreeShip+ . Хотелось бы знать Ваше мнение господа форумчане.

http://www.hydronship.net/images/projec ... 0RL1BL.zip

Вот еще страничка с реально рабочими ссылками довольно интересных бесплатных! проектов
http://cmamyc.com/yakayak/plans



Так же интересны ваши комментарии.

[Liniviy]

[quote="klimm"]На просторах интернета имеется, на мой взгляд, интересный проект выполненный посредством FreeShip+ . Хотелось бы знать Ваше мнение господа форумчане.


Лодки нормальные -можно строить и ходить(кроме второй)
