Помогите с чертежами для постройки каяка

[fatoom]

Я то же буду заказывать Shearwater. Единственное раздумья... может 14 или 16 взять... Я все таки некрупного сложения, да и груза в такой много не влезет.

14 футовый - подростковый. Там на сайте все параметры указаны, есть и вес гребца и общая грузоподъемность - так что можно подобрать. 16 футовый добротный, но я по максимуму пошел. Кстати. фото для сравнения Шервотера и Темпеста


если не близнец, то уж молочный брат точно...

[Sandrolis250774]

Хочу строить Wood Duck 10 Hybrid скачал с сайта http://www.plywoodkayak.narod.ru/ фото чертежей со штатива, сейчас собираю фотки в corelDRAW. Если тема до сих пор актуальна чертежами поделюсь.

[Sandrolis250774]

Ссылка с фото чертежей http://www.plywoodkayak.narod.ru/plans.htm

[reloader91]

научите, пожалуйста, как это прочитать

[rid]

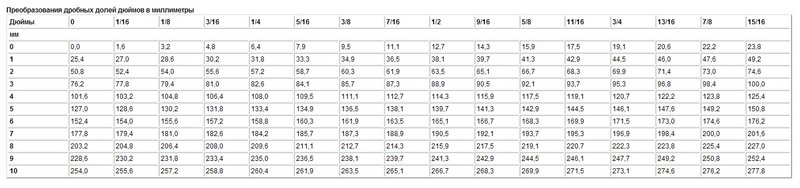

в левом(или первом) столбце количество ( дюймов ), во втором( с нолём в заголовке) столбце прописаны количества(из первого столбца) ЦЕЛЫХ дюймов в милиметрах. в третьем( 1/16 ) к целым же добавлена одна шестнадцатая дюйма . американские милиметры блин... примерно вот так.

[reloader91]

спасибо, но понял мало... это вообще чертеж? если да расскажите подробно с рисунками как разметить хотя бы одну деталь, думаю чайники вроде меня были бы Вам очень признательны...

[Legalizer]

Это не чертеж, потому что ничего тут не начерчено. Это, судя по заголовку документа, таблица преобразования дробных долей дюймов в миллиметры Какое из слов вам непонятно?

Пример: нужно понять, чему в миллиметрах равны 5+9/16 дюйма. По вертикали в самом левом столбце ищем цифру 5 (количество целых дюймов), по горизонтали ищем нужную нам дробную часть (9/16). На пересечении получаем значение в миллиметрах: 5+9/16 дюйма = 141,3 мм. Только для этого таблица и нужна, больше ни для чего.

Что непонятно?

[Shoorick]

С тем же успехом можно умножить число в дюймах на 2.54: (5+9/16)*2.54 = 14.12875 см.
Если без дробей, то ответ может дать даже гугл. Спросите "3.5 inch in cm".

[Иванов Андрей]

Здесь просто человек интересуется, как этим пользоваться. Вот пример, когда я столкнулся и на практике применял сию табличку. Фрагмент чертежа Чесапик 17:

Достигнут максимальный общий размер ваших вложений.

Во как! Приложил фотку... Забанили чтоли?

[reloader91]

эх я думал таблица это чертеж для отдельных деталей фанерного каяка, на котором указаны координаты основных частей для сборки... каяк все ещё остается мечтой...жаль
