Детали каяка на CNC оборудовании (построение модели)

[Constantine]

Здравствуйте, не подскажите есть ли какой нибудь простой способ делать разные пометки на деталях 3Д модели, центр лодки, места установки переборок и т.д., чтобы они потом автоматом переносились на развертки? Например, я могу пересечь лодку плоскостью в месте, где будет устанавливаться переборка, хотелось бы, чтобы линия пересечения деталей лодки, оставалсь сразу на всех развертках, которые были пересечены плоскостью.

[Aleh]

Переносятся кривые и точки, лежащие на развертываемой поверхности.

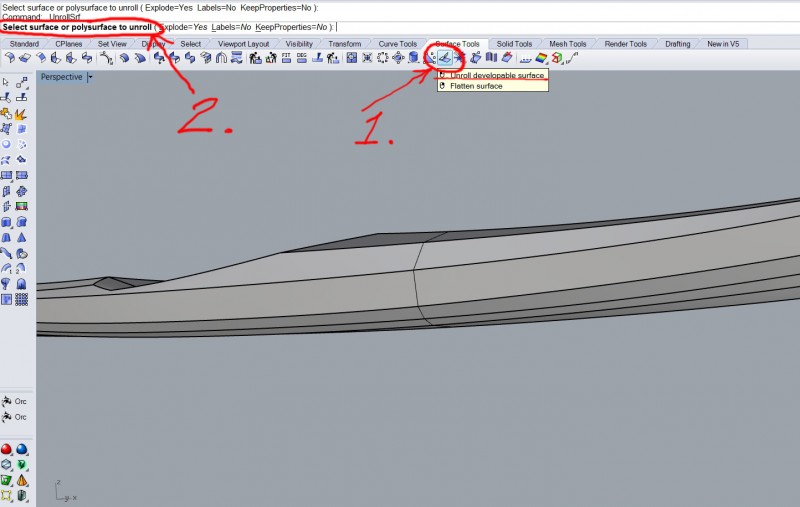

1. Команда развернуть поверхность.

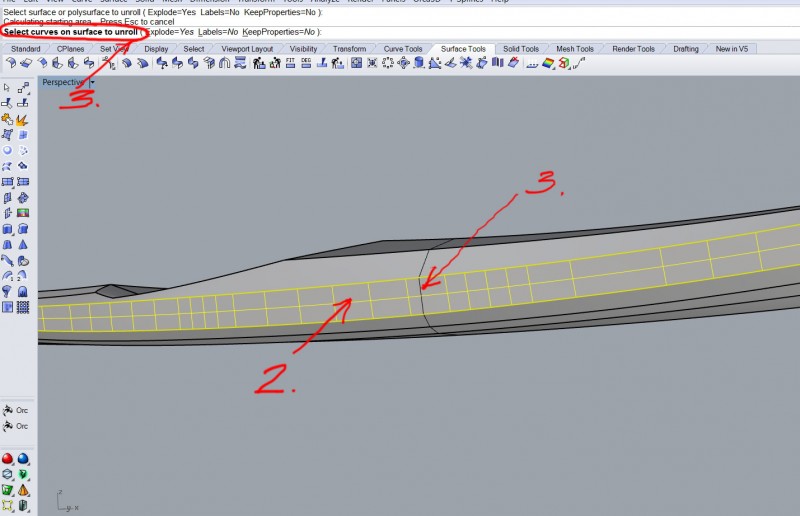

2. Выделить поверхность или множество поверхностей для развертки (смотреть опции сверху-Explode, Labels и т.д.)

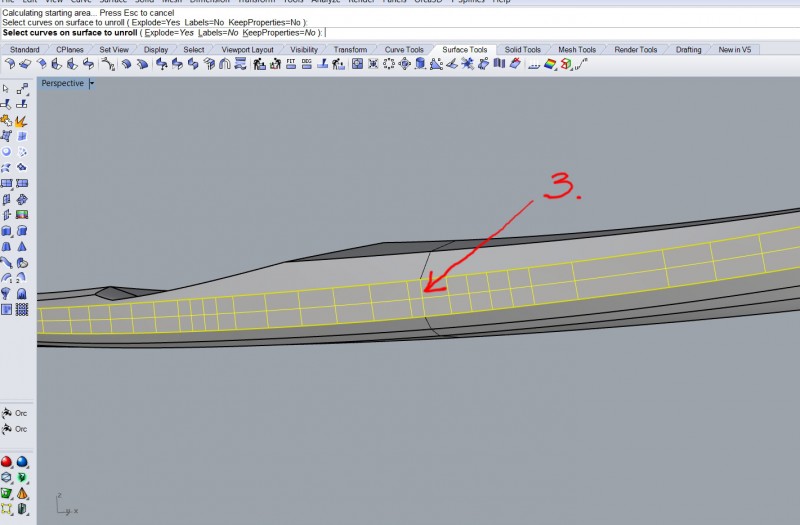

3. После выделения программа предложит выделить кривые на поверхности для развертки (точки тоже можно).


Выделяем их на поверхности (опять смотреть опции сверху) и жмем Enter.

[Constantine]

Спасибо!

[asi2007@ukr.net]

Бомбезная работа!!! Снимаю шляпу! Мастерски работаете в моделировании!
А я признаться, в Солиде делал модель. Тяжко. В Рино смотрю поприятней работать.
Лодка - поплыла?)

[Aleh]

Только закуплена фанера. Пока было не до строительства. Когда начну делать в материале - выложу здесь. Надеюсь скоро.

[asi2007@ukr.net]

Ясно...интересно посмотреть

[Korban Dallas]

Вы планируете продавать чертежи или они будут в открытом доступе. Я только заинтересовался самостоятельной постройкой каяка, начал искать чертежи под ЧПУ и увидел вашу тему, очень хорошо все смоделировано, начал тоже рисаватт в солиде.

[Aleh]

Про продажу чертежей не думал. Да и детали, их габариты зависят от того станка на каком будет делаться. Поэтому все индивидуально. Про чертежи в доступ подумаю.

[Korban Dallas]

По сути деле детали ограничены лишь полем реза станка, а на самом деле это тоже не имеет значения вы применили один и тысячи вариантов сращивания деталей.На каком этапе у вас постройка?

[Aleh]

Не всегда ограничены полем станка. Можно легко поменять положение деталей любого размера и перепривязаться по координатам-если знать конечно как это сделать, и продолжить обработку. Обычно детали ограничены в данном случае габаритами стандартных листов фанеры-1220, 1500, 2440, 2500 и т. д. У меня поле одного из станков позволяет обработать любой из этих габаритов с одного установа. Если не позволяет - чтобы переустановить деталь и продолжить обработку, надо добавлять в "чертеж" (модель) некоторые элементы для перепривязки. Поэтому индивидуально.
