3д печать аутфиттинга

Сообщение sp1ash » 11 апр 2020, 23:18

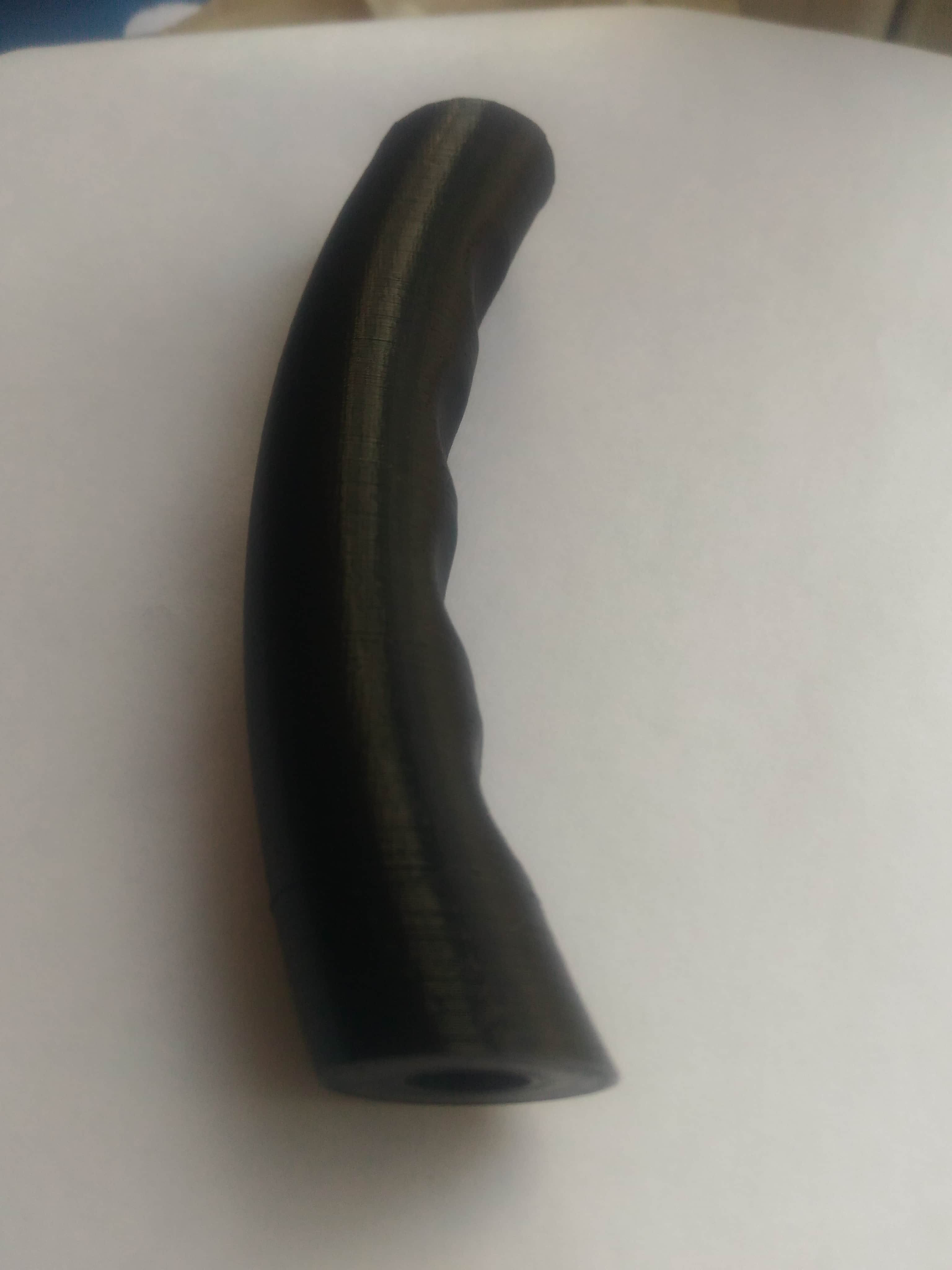

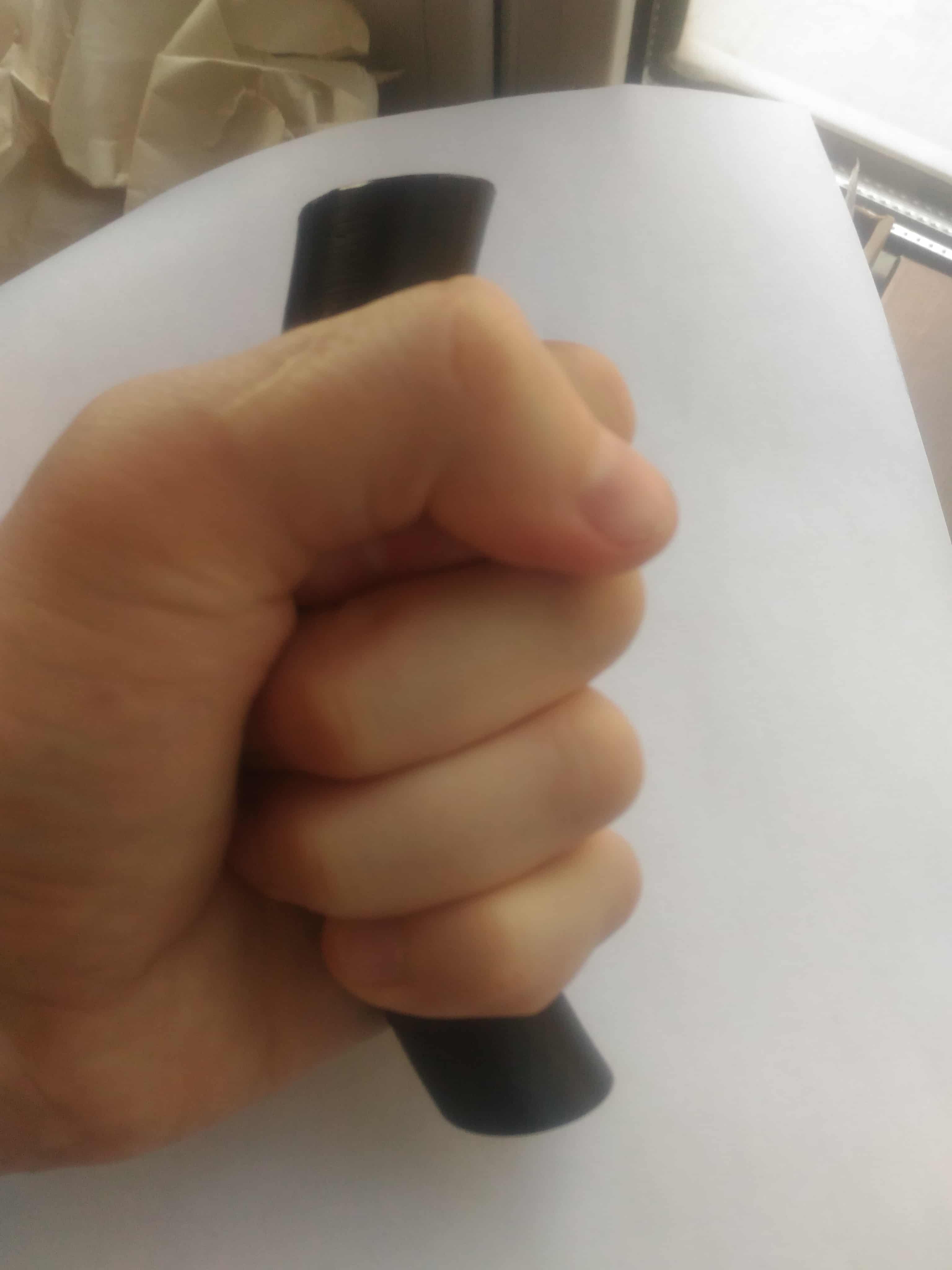

Сидя на самоизоляции, пробую применить 3Д принтер к каякостроению. Пока изготовил образец носовой ручки для переноски. В планах также есть крепление грузовых лючков, педали, крепления для обвязки. Приглашаю поделиться критикой или идеями.
P_20200411_153456-min (1).jpg
P_20200411_153511-min (1).jpg
Тритон Вектор-1

Аватара пользователя
fishmonger
Сообщения: 3740
Зарегистрирован: 09 фев 2010, 10:17
Reputation: 39
Город: Владивосток
Контактная информация:

Re: 3д печать аутфиттинга

Сообщение fishmonger » 12 апр 2020, 10:49

Материал — PLA?

Puschistik
Сообщения: 258
Зарегистрирован: 23 дек 2012, 03:55
Reputation: 23
Город: Пермь

Re: 3д печать аутфиттинга

Сообщение Puschistik » 12 апр 2020, 14:41

К чему мелочиться? Ручки, педали.. беритесь сразу за лодку (тем более что успешный опыт печатания на 3Д принтере каяка уже есть).
https://youtu.be/Zy2oMF1Pz9s

sp1ash
Сообщения: 50
Зарегистрирован: 07 июл 2017, 05:04
Reputation: 20
Город: Вологда

Re: 3д печать аутфиттинга

Сообщение sp1ash » 12 апр 2020, 17:18

Материал PETG.
Я сначала подумал что он каяк целиком напечатал за одну установку. Из моего опыта с силиконом - недолго он останется герметичным. И ABS пластик не любит ультрафиолет, через год-другой он станет хрупким. Для корпуса мне кажется нейлон (полиамид) более подойдет
Тритон Вектор-1

sp1ash
Сообщения: 50
Зарегистрирован: 07 июл 2017, 05:04
Reputation: 20
Город: Вологда

Re: 3д печать аутфиттинга

Сообщение sp1ash » 13 апр 2020, 22:38

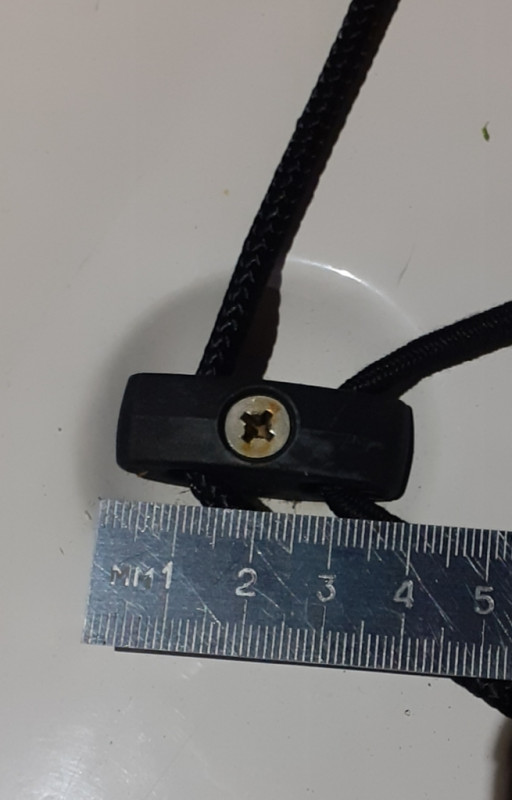

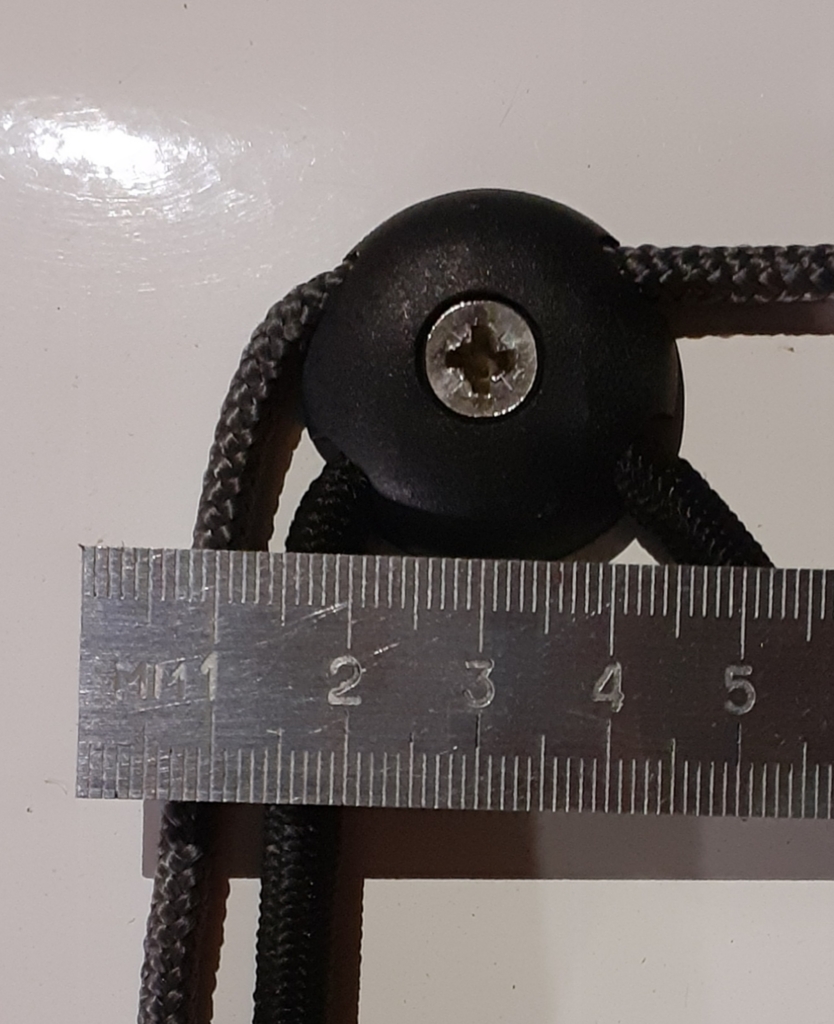

Сделал крепление для обвязки, наподобие заводских моделей. Диаметр 30мм, высота 8мм. Отверстия под шнуры 6мм. Крепление на болт М4 DIN 7985. Качество печати черновое, слои можно сделать и потоньше.
Тритон Вектор-1

Constantine
Сообщения: 206
Зарегистрирован: 14 дек 2017, 19:05
Reputation: 45
Город: Светловодск

Re: 3д печать аутфиттинга

Сообщение Constantine » 14 апр 2020, 03:54

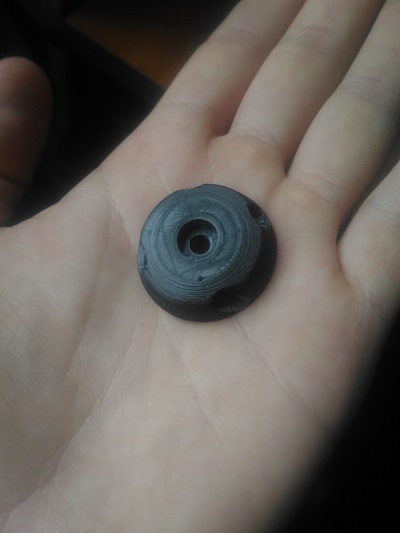

Сомнения вызывает прочность обвязки на основе 3д печати, можно ли будет поднять лодку за обвязку? Тоже делал модельку, только немного другого типа, качество печати не понравилось (

sp1ash
Сообщения: 50
Зарегистрирован: 07 июл 2017, 05:04
Reputation: 20
Город: Вологда

Re: 3д печать аутфиттинга

Сообщение sp1ash » 14 апр 2020, 06:21

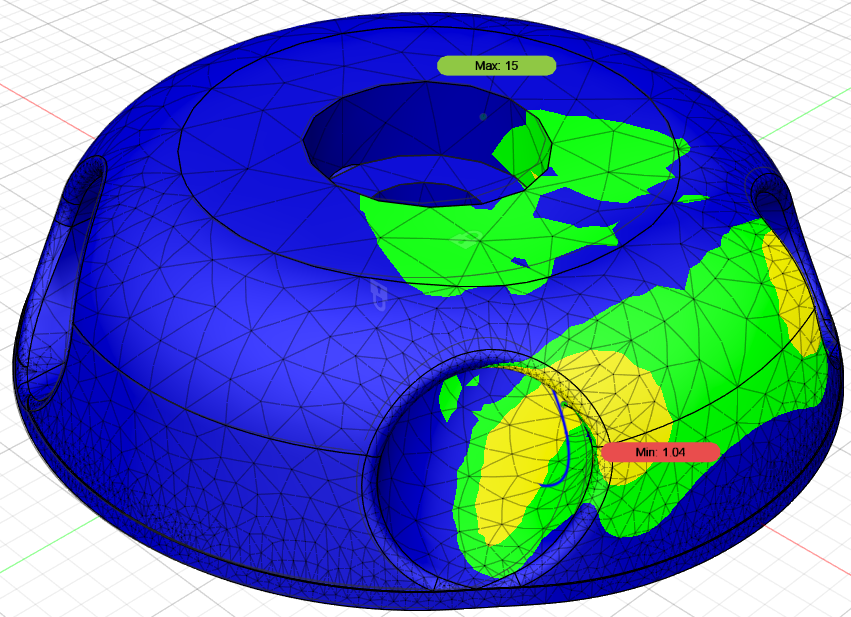

По расчету ортотропная модель 450Н держит в плоскости крепления, 220Н под углом 45 к плоскости. Эти модельки напечатаны с 20% заполнением, но можно попробовать испытать.
Это вызов :twisted:
upd: Проверил одну из моделек, гирю 16кг плюс 5л баклашку воды на шнурке выдерживает, не трещит. Винт правда пришлось поставить М5, гайки М4 в квартире не нашлось. Думаю прочности полнотелой модельки для каяка достаточно будет. Крепление ручки к корпусу будет помощнее, чем один винт М4. А таскать лодку за обвязку на берегу у меня привычки нет - или за обечайку кокпита, или за ручки.
Тритон Вектор-1

Аватара пользователя
HEKOT
Сообщения: 1449
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 111

Re: 3д печать аутфиттинга

Сообщение HEKOT » 14 апр 2020, 19:43

Так надо не подвешивать, а дёргать. Мало ли как оно в реальной ситуации произойдёт...
А винты почему такие хлипкие? У меня везде М6 стоят.

Кстати, я тут надысь работу сменил. На новом месте фирма занимается 3D принтерами по металлу.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

sp1ash
Сообщения: 50
Зарегистрирован: 07 июл 2017, 05:04
Reputation: 20
Город: Вологда

Re: 3д печать аутфиттинга

Сообщение sp1ash » 14 апр 2020, 21:45

Боюсь разрушающие испытания с чугунной гирей соседи из квартиры снизу не одобрят.
Винт М6 в этих габаритах уже не помещается. Даже отверстие под М4 слегка пересекается с каналом под шнур, на расчетной модели видно. Но в принципе модель подправить легко, М4 и правда хлипковат.
Печатный аутфиттинг из титана или алюминия - это будет сильно.
Если не сложно, сделайте кто нибудь фото заводского крепления крупным планом. Подробных фото не нашел, наверняка есть нюансы.
Я пока модельку коробки управления скегом рисую.
