Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 18:09

Сомневаюсь в "саблях" ближе к носу сейчас они волну, возможно, когда нос будет притянут и приподнят - выровняется.
Вот тут вообще не понял.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 30 мар 2020, 18:29

2см -- это очень много! Склеил уже?
Да, склеил. Почему? - исправить: либо: заново вырезать эти детали (не с чего, доклеивать - муторно), либо с этого места и до кормы - убрать часть детали дабы сделать плавный сход (тянет за собой изменение всех деталей соприкасающихся). В итоге решил, что дно людям не видно, рыбам - все равно. Был еще вариант расшить и вставить в это место кусок фанеры подогнанный под нужный размер... не стал заморачиваться.
А что значит "бесформенна"?
- если нижняя часть после скрутки - как не берись она не крутится и не извивается, то палуба как взял так и пропелер. Буду ложить на стапель
Вот тут вообще не понял
лучше сделаю фото - покажу.

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 18:37

исправить: либо: вставить в это место кусок фанеры подогнанный под нужный размер, либо с этого места и до кормы - убрать часть детали дабы сделать плавный сход (тянет за собой изменение всех деталей соприкасающихся).
Оба варианта должны работать. измениений не потребовалось бы, мне кажется.
Кстати, эта проблема могла быть вызвана именно неправильным переносом чертежа.
Последний раз редактировалось HEKOT 30 мар 2020, 18:41, всего редактировалось 2 раза.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 18:38

то палуба как взял так и пропелер
Она не держит форму или держит неправильную форму?
В первом случае -- пофиг. Во втором -- может повлиять на нижнюю половину.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 30 мар 2020, 19:01

Она не держит форму или держит неправильную форму?
Не держит форму. Из за сложной конфигурации на что положу ту форму и принимает (образно в приближении) Сейчас висит на подвесе - ровно, положу на "козла" скрутится. Я понимаю о ее влиянии на корпус, дабы не ловить блох под одеялом решил сначала выклеить корпус (скрепить) (затем закрепить) затем подогнать верхнюю палубу и скрепить ее.
Да скорее всего - не верно перенес чертеж. Нужно ли было исправлять? было бы не плохо, но я уже описал все свои предположения. Было бы это место носа или кормы, или борт кривой - однозначно, а так... будет уже так.

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 19:12

Я верхнюю клеил на подставках. Берёшь переборки и вырезаешь к ним ответные части с запасом 4мм на толщину фанеры. Приделываешь ножки. На этом склеиваешь.
Вот по такому же принципу:
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 19:19

Было бы это место носа или кормы, или борт кривой - однозначно, а так... будет уже так
Главное, чтобы симметрично было :)
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 03 апр 2020, 07:04

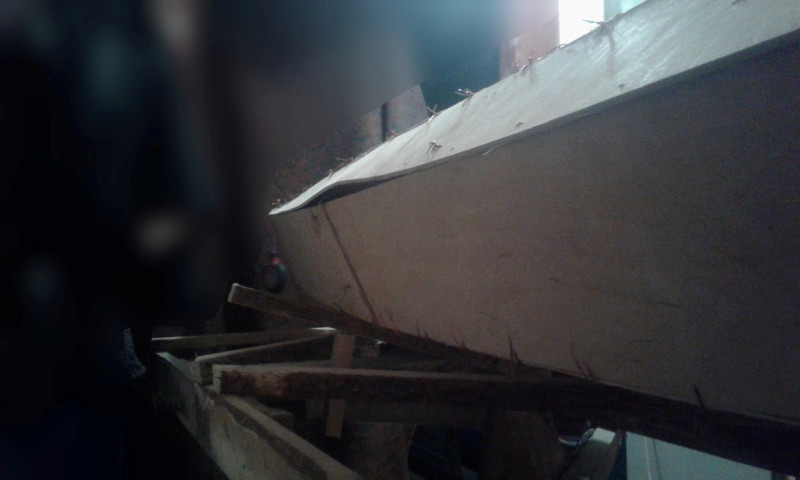

Доброго времени суток. После склейки нижней части корпуса столкнулся с рядом новых задач и вопросов. Примерив палубу обнаружил (собственно она видна была и рание) вот такую проблемму:

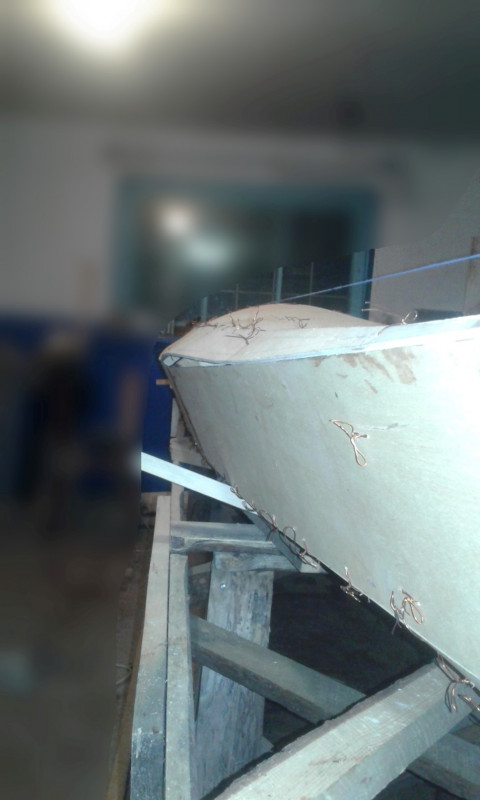

В районе носового шпангоута кокпита боковые элементы палубы (сабли) имеют вот такие "уши". Оговорюсь сразу, что они симметричны :D и при ужатии "исчезают", то есть если все стянуть друг к другу, то корпус - "ляля".

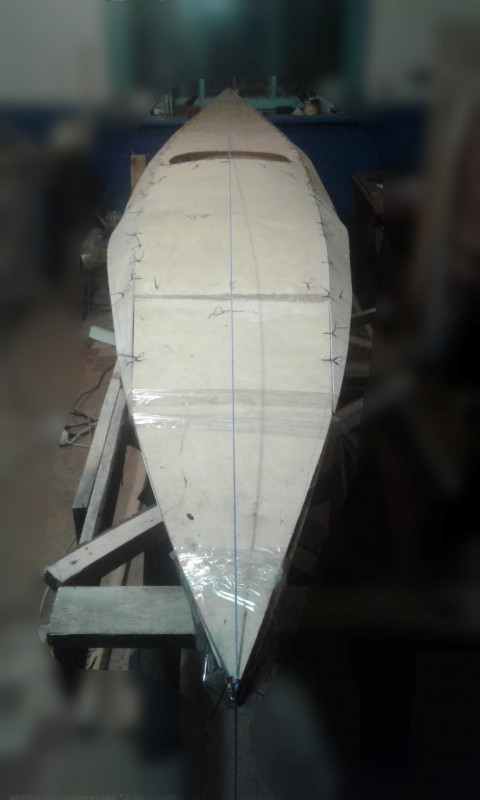

Остальная часть палубы ложится плотно, ровно, с равномерным нахлестом на борта.

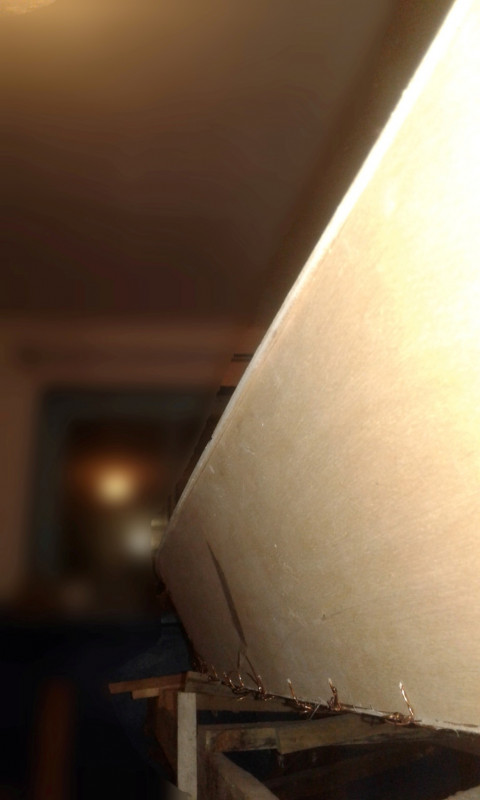

Еще нюанс, что палуба в виду сложной форме не плотно прилягает к носовому шпангоуту кокпита (сейчас, но если ее прижать, обтянуть то все ложится идеально. за исключением...).
Что я планирую сделать? Изначально, стянув корпус между собой пусть даже скотчем изготовить и закрепить снаружи палубы шпангоуты, по месту, дабы при склейки не изменить геометрию палубы, после чего снять ее и перевернуть для "галтовки" (надеюсь верно термин выдал), возможно даже с такой себе фермой-рамой на всю длинну, дабы сохранить ось, так как здесь так же требуется в носу (или корме) совмещение 4-6 мм, руками совмещается легко, но это когда не склеено... Во вторых вырезать точную копию носового шпангоута кокпита и временно вкрутить его в палубу дабы придать нужную форму именно этому елементу палубы.
Собственно хотелось бы услышать другие мнения но отношению к "ушам". Может жестко намочить, закрепить и высушить?
Еще вопрос момента выреза лючков. После склейки палубы лучше?

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 03 апр 2020, 11:23

Не знаю, как лучше исправлять, пока просто ещё один вариант в качестве мозгового штурма:
Так как "уши" вызваны избытком материала, сделать на них V-образный вырез, и всё должно сойтись.

Люки резать ТОЛЬКО после склейки палубы, когда она уже жёстко держит форму: расстояние между краем люка и краем детали от нуля несколько миллиметров. Если резать до склейки, можно и деталь испортить, да и склеить не удастся нормально.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 03 апр 2020, 16:02

Думал об таком варианте, но меня смутило следующее: сращивать придерся в стык, усиливать накладкой. Само по себе мне такое соединение не очень нравится. (хотя возможно V накладка позволит сделать заусовку) Жаль, что придется полностью резать. Так же думал о том, дабы поднять «нос» путем опускания борта «кокпита» но это еще муторнее. …. Да. Пожалуй сделаю вырез, на крайний случай сделаю еще одну деталь (есть из чего еще клеить).
Еще вопрос шпангоуты палубы в районе заднего… грузового отсека входят внутрь (между) шпангоутами корпуса, или по наруже (к отсеку непотопляемости, и кокпиту)? И как их стянуть с шпанготом корпуса при склейке, если не вырезать лючок?
