Shearwater 17

Все о самостоятельной постройке морских каяков, каноэ, байдарок и других судов. Технология строительства, чертежи лодок, обмен опытом.
Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 10 мар 2020, 21:09

Shyrik27ua писал(а):
10 мар 2020, 20:33
В итоге снял фаску на половину толщины. Так как угол раскрытия не одинаковый, то соприкасанние фанеры также разное. добиваться полнейшого не буду, так как когда скрутил и расскрыл по двум шпангоутам - результат очень даже ничего (как по мне). Где то писалось и на практике уже увидел, что прочность склейки выше прочности материала, так что думаю, будет достаточно "как есть" (хотя подогнать "в идеал" руки чешутся, да и время еще терпит, так как нету смолы и стеклоткани, но расскручывать уже не хочеться).
В идеал не подгонишь, потому что угол переменный, а вот на половину -- по мне не очень. Я бы на твоём месте снял как по мануалке.
Совет: не экономь время. Именно это даёт больше всего косяков, которые потом либо ещё больше времени требуют на исправление, либо вообще не исправляются.
Shyrik27ua писал(а):
10 мар 2020, 20:33
И еще вопрос: стапеля? Да или нет?
Стол и подставки, выпиленные из толстого МДФ по шаблону переборок, с запасом на толщину материала.

КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 11 мар 2020, 02:39

как по мануалке.
Осталось найти "мануалку"

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 11 мар 2020, 08:31

Shyrik27ua писал(а):
11 мар 2020, 02:39
как по мануалке.
Осталось найти "мануалку"

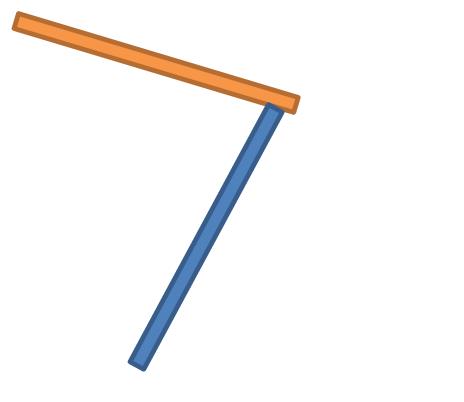

Но принцип такой, что в местах, где детали сходятся под острым углом, там снимается только на половину толщины, в остальных местах -- на всю толщину.
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 30 мар 2020, 06:34

Вечер добрый. С фаской разобрался (притулил, посмотрел, шлифанул... переделал) в итоге скрутил корпус без верха, прикинул геометрию: шнур от начала до конца и проверял соосность с осевыми линиями шпангоута, расстояние от шнура до левого/правого борта, мест соединений деталей симетрично друг другу ... Итого получилось +/- 1..2 мм (вернее сказать дуга с высотой около 2мм, такой себе "лук" с тетивой) Попробовал вытянуть средину ... не вышло, стало крутить винтом, решил оставить как есть. Закрепил днище по месту брусками V образной формы: перемерял - +1 мм, теперь в другую сторону... применил технологию "взгляда сквозь пальцы". Начал проклеивать швы. Полосы нарезал из 200г/м2 обычними ножницами по диагонали. Не лохматится не распадается. В общем Процесс идет.

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 10:10

Не лохматится не распадается.
Повезло! Или волокна ткани среплены как-то?
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 30 мар 2020, 15:45

HEKOT писал(а):
30 мар 2020, 10:10
Сначала крепил скотчем, но так как узкого нету широкий - слишком "широкий", отказался. Как только начал резать по диагонали (45 град к волокнам) выпадать (очень редко) стали только крайние волокна вначале и конце. Единственный минус - полосы по нужной длине не всегда цельные (клею местами с накладкой) и сразу вопрос: это критично?

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 15:48

Некритично.
А как получается по внешнему виду?
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Shyrik27ua
Сообщения: 28
Зарегистрирован: 14 янв 2020, 06:01
Reputation: 1

Re: Shearwater 17

Сообщение Shyrik27ua » 30 мар 2020, 17:55

А как получается по внешнему виду?

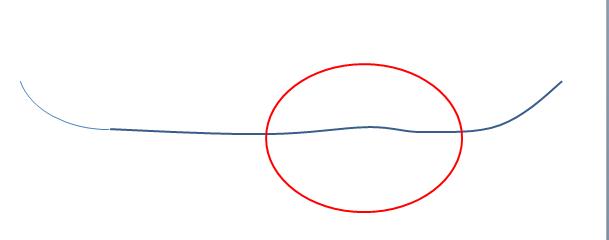

Визуально нижняя часть ровна, симетрична. Есть дефект по днищу в районе шпангоута, что за спиной гребца, то ли разметил не верно, то ли вырезал не так, но когда полностью стянул - в этом месте киль имеет вогнутость внутрь (не совсем отрицательную но видимую см 1,5-2).Схематически утрировано можно показать так:
Верхняя дека сейчас условно бесформенна, есть места неполного, не плотного со прикасания (до 2-3 мм в раене кокпита), при примерке - палуба полностью покрывает борта
. Думаю нужно будет зачищать лишнее (не беда). Сомневаюсь в "саблях" ближе к носу сейчас они волну, возможно, когда нос будет притянут и приподнят - выровняется. Все же доволен, что размечал не шаблоном, а чертил сетку. Пусть дольше, но все сошлось красиво и ровно почти без "подгонов". Да, еще затупил с лицевой стороной одной детали дна, в итоге получилось наружу одна половина 3 сорта, вторая - 4. (то же самое "сабля"). Очень долго с эпоксидной дело обстоит: пока намешаю, пока намажу... за 4 час - пол корпуса только скрепил+полосы. (при этом приходится топить помещениее (на улице +5-+17) топлю до +22-25 по корпусу.
Но ничего, потеплеет надеюсь скоро :swimmer: , может даже :speed:
Ах, да, по внешнему виду полос стеклоткани -супер, ни лохмоть ни волокон, главное не потянуть.

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 18:06

Есть дефект по днищу в районе шпангоута, что за спиной гребца, то ли разметил не верно, то ли вырезал не так, но когда полностью стянул - в этом месте киль имеет вогнутость внутрь (не совсем отрицательную но видимую см 1,5-2).
2см -- это очень много! Склеил уже?
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"

Аватара пользователя
HEKOT
Сообщения: 1367
Зарегистрирован: 19 апр 2016, 19:28
Reputation: 100

Re: Shearwater 17

Сообщение HEKOT » 30 мар 2020, 18:08

Верхняя дека сейчас условно бесформенна, есть места неполного, не плотного со прикасания (до 2-3 мм в раене кокпита), при примерке - палуба полностью покрывает борта
2-3мм -- не проблема. Неправильный угол устраняется рубанком легко и красиво.
А что значит "бесформенна"?
КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 готовность 29%
Stellar SEL "InterStellar"
Carbonology Atom "Aurora"
