Re: Удлинение (наращивание) фанеры и клей...

Сообщение Аутриггер » 19 фев 2020, 23:52

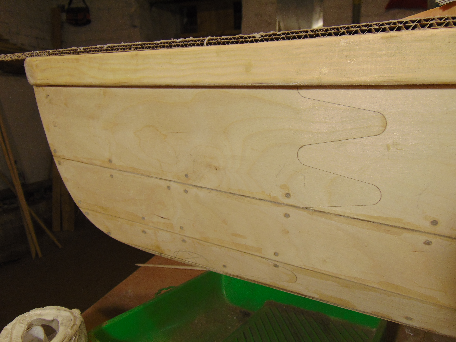

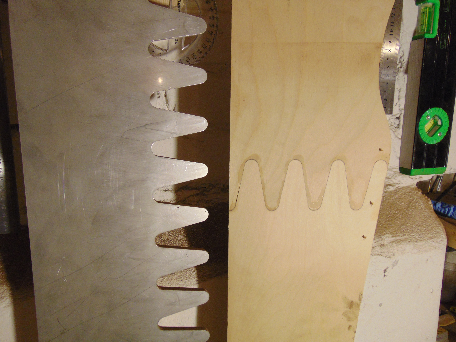

Читал, что нежелательно делать пазловые зубцы с узким основанием, потому что при изгибе эти узкие (пере)шейки начинают ломаться. Поэтому выбрал форму зубцов в виде сглаженных треугольников. Зубцы вырезал ручным фрезером "Фиолент". Диаметр копировальной фрезы - 12 мм.

злы 1.png
злы 1.png (343.59 КБ) 668 просмотров
Вложения
злы 2.png
злы 2.png (302.55 КБ) 668 просмотров

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Удлинение (наращивание) фанеры и клей...

Сообщение Aleh » 16 мар 2020, 05:48

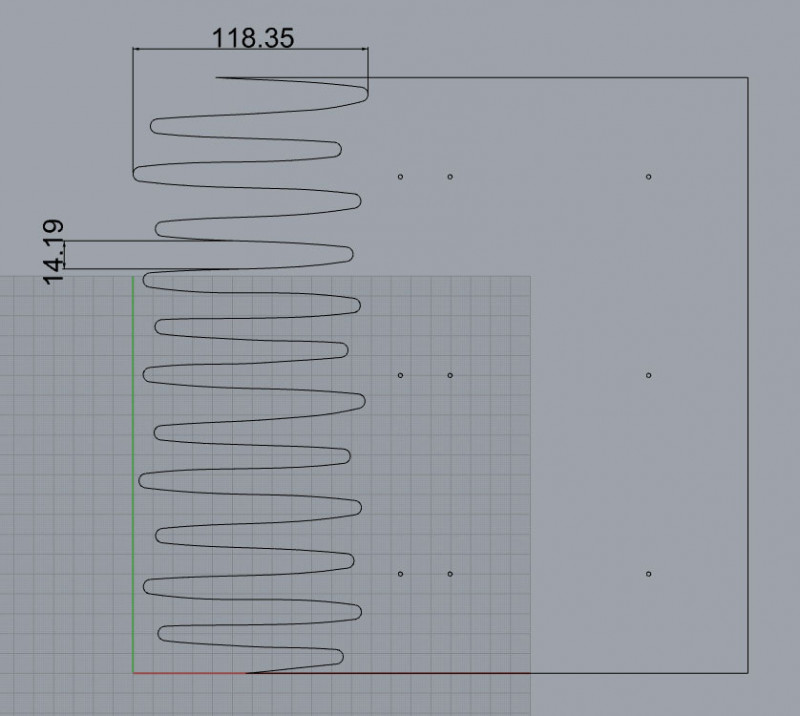

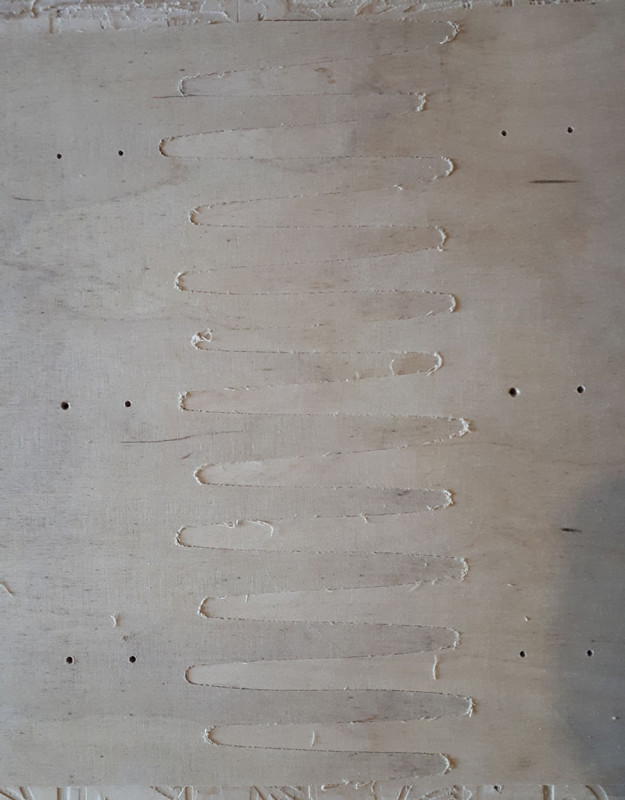

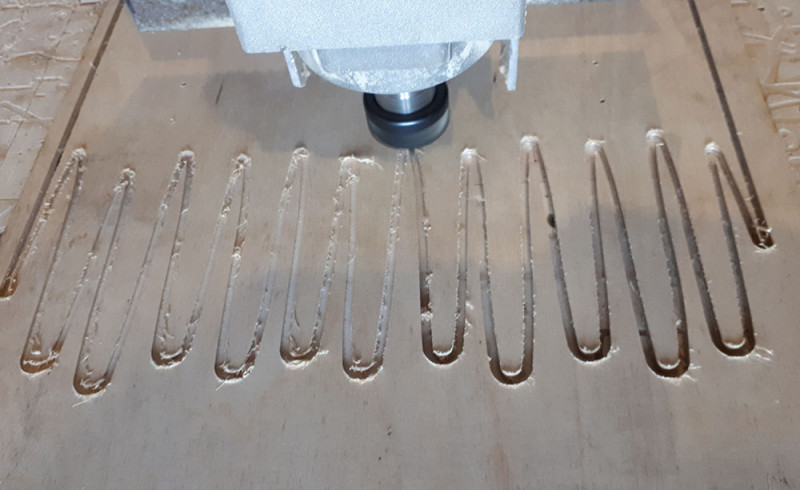

Стык. Тест припуска. Он сделан программно 0.1 мм.

Аутриггер
Сообщения: 1294
Зарегистрирован: 21 дек 2017, 00:54
Reputation: -77
Город: г. Санкт - Перербург

Re: Удлинение (наращивание) фанеры и клей...

Сообщение Аутриггер » 16 мар 2020, 18:30

Зубцы, на мой взгляд, слишком длинные и слишком далеки от треуг. формы.

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Удлинение (наращивание) фанеры и клей...

Сообщение Aleh » 16 мар 2020, 20:25

Стык так и задуман - относительно длинные и неравные лепестки. Такие как на картинке для фанеры 4 мм. Для более толстой будут немного больше. Так плавность изгиба детали не меняется. Причем каждый стык будет уникальный, только для предназначенных двух деталей т.е. не перепутаешь.

Аутриггер
Сообщения: 1294
Зарегистрирован: 21 дек 2017, 00:54
Reputation: -77
Город: г. Санкт - Перербург

Re: Удлинение (наращивание) фанеры и клей...

Сообщение Аутриггер » 16 мар 2020, 20:35

Я читал, что у человека пазлы были в виде треугольниых зубьев длиной 60 мм и основанием 30 мм. Ломалось не по пазлам. Потеря фанеры на соединение - 60 мм. У вас потеря в 2 р. больше. А смысл ?
вблизи оконечностей ваших зубцов наружные слои склеиваются торцами. Дерево "торец в торец" склеивается плохо. И эту зону лучше минимизировать. А у вас эта зона большая. Вы пробовали ломать образцы ? Сломаться должно по концам зубьев.

Чтобы консольно закреплённая пластина согнулась чётко по радиусу, она д. б. чисто треугольной. В случае пазлового соединения эти пластины взаимодействуют друг с другом, и картина неск. меняется. Но чтобы снять лишнее напряжение со швов, всё равно лучше делать зубцы как можно ближе к треугольникам.

Аватара пользователя
Aleh
Сообщения: 612
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 101
Город: Брест

Re: Удлинение (наращивание) фанеры и клей...

Сообщение Aleh » 17 мар 2020, 03:56

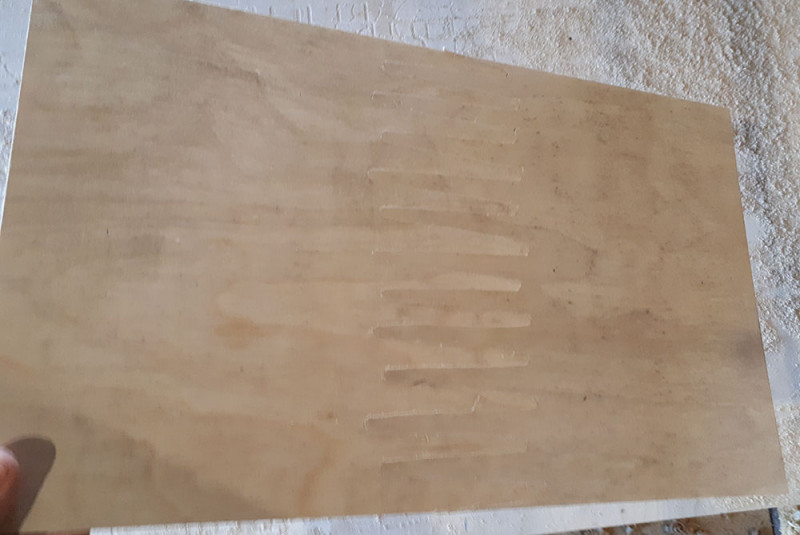

Естественно пробовал гнуть эту фанерку. Держит хорошо, гнется и не разъединяется. Просто соединенная, еще их не склеивал. На последнем фото немного видно, держу только за угол. :)
