Строю разборный секционный складной каяк

Сообщение asi2007@ukr.net » 01 мар 2018, 07:55

Приветствую каякеров!
Зима затянулась, с ностальгией по лету поглядываю в сторону замерзшей реки...
Думал, придет зима, доделаю начатый летом проект - разборный, складной секционный каяк.
Это не пиленая лодка. Смысл в том, что бы секции, как матрешка вкладывались одна в другую и в результате разобранный каяк был габаритом в самую большую секцию. Так что бы можно было без труда разместить в машине, транспорте и т.п.
Понимаю - идея не нова, но мое воплощение.
Видел разработка советского времени харьковского завода.

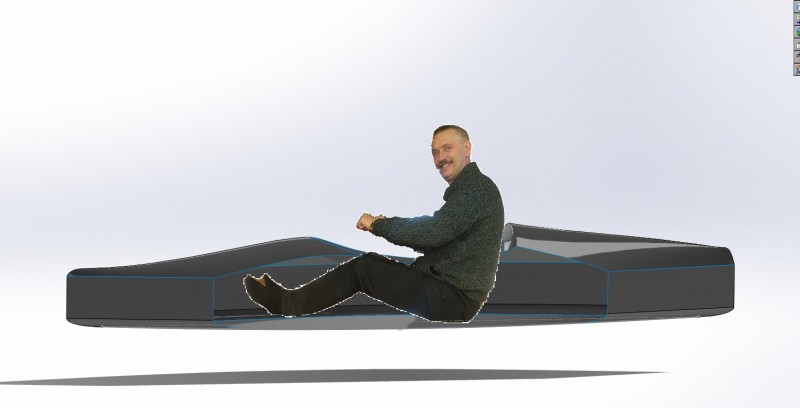

Сначала построил компьютерную модель в Солиде.
я в каяке

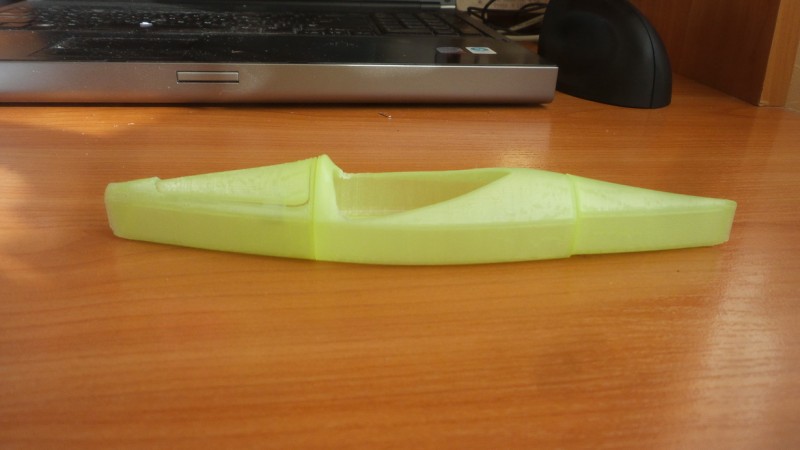

Потом отпечатал на 3D притнтере в масштабе 1:18
20180228_223546_новый размер.jpg
разборный секционный складной каяк
20180228_223546_новый размер.jpg (291.95 Кб) Просмотров: 2510

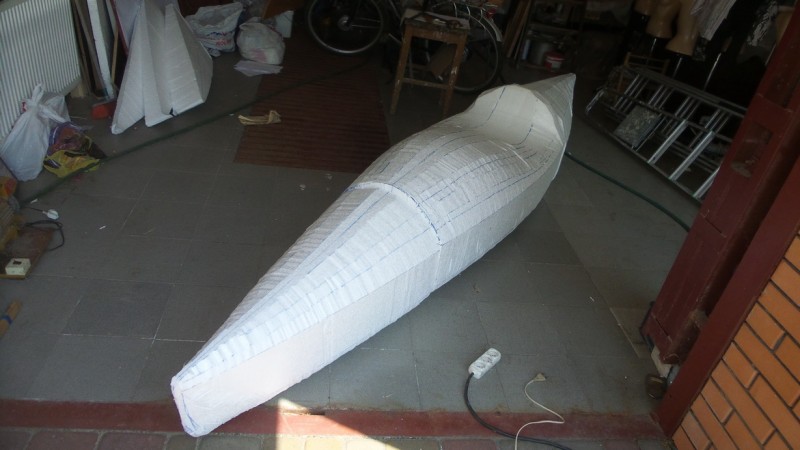

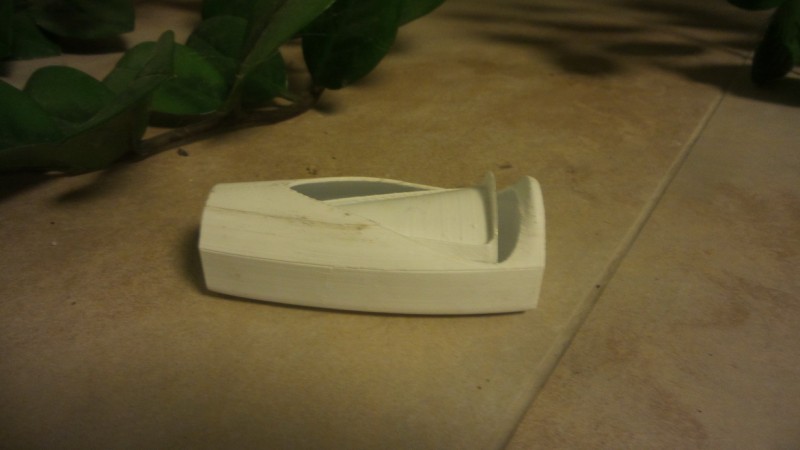

После начал резать в пенопласте. Думал на ЧПУ, но когда озвучили стоимость порезки - понял, что нужно вспомнить детскую практику и сделать ручной нож для пенопласта.
В результате сделал не только нож но и лук.
20170720_141311_новый размер.jpg
болван каяка
20170720_141311_новый размер.jpg (265.09 Кб) Просмотров: 2510

Короче, порезал я все части. Все гуд! Осталось зашпаклевать и снимать матрицу... и тут началась осень и зима себя ждать не заставила :(
Думал будет свободное время - доделаю. Но что то руки не доходят, настроя нет. Короче нужен "волшебный пендель" в виде обсуждения моей работы.
Скажите, как Вам идея? Можно ли такую лодку продать (мотивация)? Интересно ли это Вам?
20180228_223746_новый размер.jpg

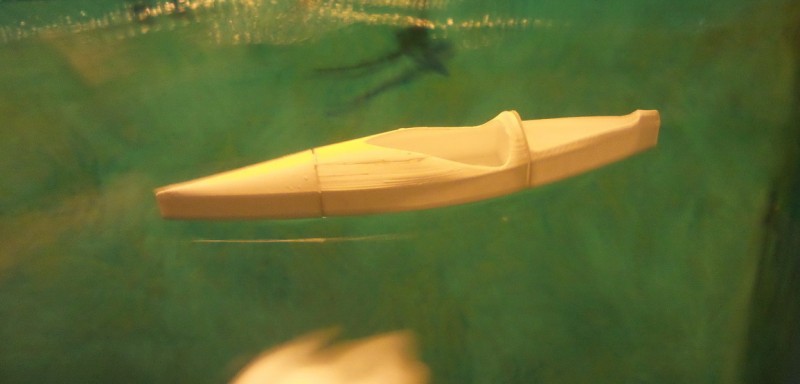

на воде
20180228_223746_новый размер.jpg (125.74 Кб) Просмотров: 2510

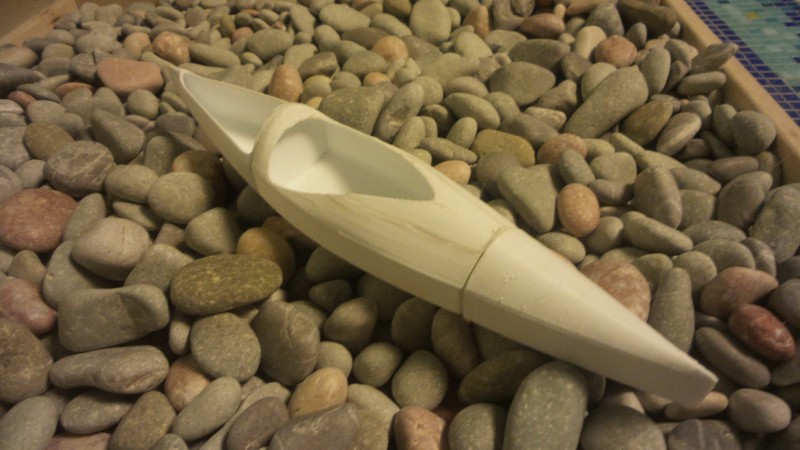

20180228_224234_новый размер.jpg
разобранный каяк
20180228_224234_новый размер.jpg (299.41 Кб) Просмотров: 2510

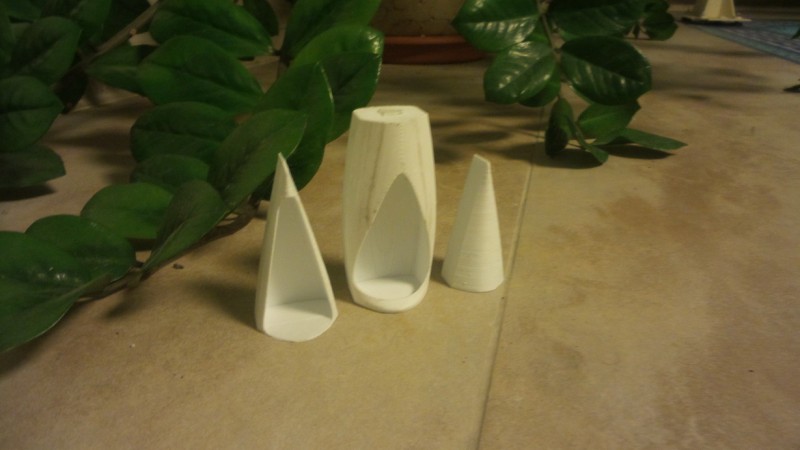

20180228_224256_новый размер.jpg
секции отдельно
20180228_224256_новый размер.jpg (219.01 Кб) Просмотров: 2510

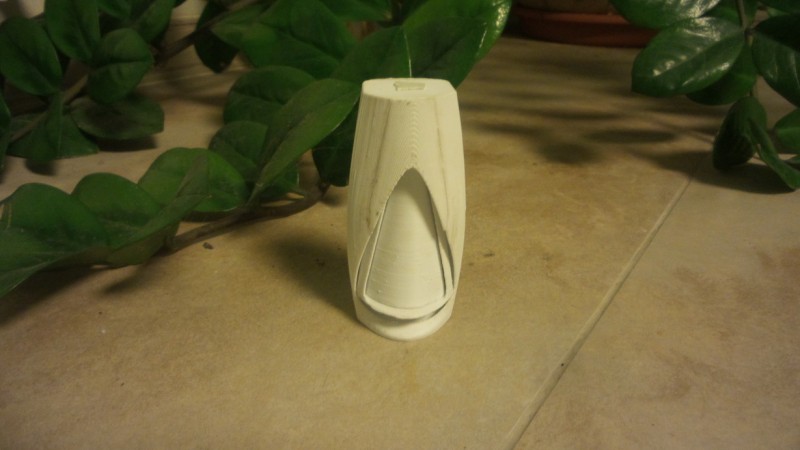

20180228_224316_новый размер.jpg
вложенные секции - матрешка
20180228_224316_новый размер.jpg (226.56 Кб) Просмотров: 2510
20180228_224321_новый размер.jpg
то же - горизонтально
20180228_224321_новый размер.jpg (200.65 Кб) Просмотров: 2510


Еще фишка, между ног будет большой иллюминатор, окно. Вдруг прозрачная вода попадется!

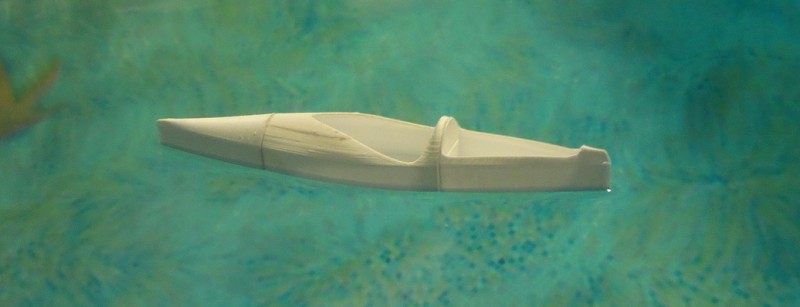

20180228_223705_новый размер.jpg
каяк на воде
20180228_223705_новый размер.jpg (178.13 Кб) Просмотров: 2510
  • 0

Аватара пользователя
asi2007@ukr.net

Сообщения: 204
Зарегистрирован: 28 авг 2016, 02:02
Репутация: 14
Город: Винница

Re: Строю разборный секционный складной каяк

Сообщение HEKOT » 01 мар 2018, 09:43

По-моему, очень большая высота получилась, судя по первой катинке.
  • 0

КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 "The Cruiser Aurora" готовность 29%
Аватара пользователя
HEKOT

Сообщения: 866
Зарегистрирован: 19 апр 2016, 19:28
Репутация: 60
Город: Adelaide

Re: Строю разборный секционный складной каяк

Сообщение Liniviy » 01 мар 2018, 14:32

Идейного коллегу- утописта пинают в этой теме
http://forum.katera.ru/index.php?/topic ... odinochka/
  • 1

Аватара пользователя
Liniviy

Сообщения: 296
Зарегистрирован: 05 май 2011, 05:01
Репутация: 30
Город: С.Петербург

Re: Строю разборный секционный складной каяк

Сообщение HEKOT » 01 мар 2018, 15:09

Liniviy писал(а):Идейного коллегу- утописта пинают в этой теме

Если кому интересно, то сообщения [2...83] можно не читать. Стандартный срачельник людей с однобитным мировосприятием.
  • -1

КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 "The Cruiser Aurora" готовность 29%
Аватара пользователя
HEKOT

Сообщения: 866
Зарегистрирован: 19 апр 2016, 19:28
Репутация: 60
Город: Adelaide

Re: Строю разборный секционный складной каяк

Сообщение asi2007@ukr.net » 01 мар 2018, 16:19

HEKOT писал(а):По-моему, очень большая высота получилась, судя по первой катинке.

Да, это был первый вариант. Я уменьшил высоту до 380мм.
Возможно еще подрежу, правда посадка приближается к сит -он-топ.

Зато сколько места было в рундуках!
  • 0

Аватара пользователя
asi2007@ukr.net

Сообщения: 204
Зарегистрирован: 28 авг 2016, 02:02
Репутация: 14
Город: Винница

Re: Строю разборный секционный складной каяк

Сообщение HEKOT » 01 мар 2018, 16:36

asi2007@ukr.net писал(а):
HEKOT писал(а):По-моему, очень большая высота получилась, судя по первой катинке.

Да, это был первый вариант. Я уменьшил высоту до 380мм.
Возможно еще подрежу, правда посадка приближается к сит -он-топ.

Зато сколько места было в рундуках!


А зачем нужна переборка, плавно переходящая в подголовник? Складыванию она только мешает.
  • 0

КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 "The Cruiser Aurora" готовность 29%
Аватара пользователя
HEKOT

Сообщения: 866
Зарегистрирован: 19 апр 2016, 19:28
Репутация: 60
Город: Adelaide

Re: Строю разборный секционный складной каяк

Сообщение asi2007@ukr.net » 01 мар 2018, 17:03

Liniviy писал(а):Идейного коллегу- утописта пинают в этой теме
http://forum.katera.ru/index.php?/topic ... odinochka/

Спасибо! Уже глянул, даже ответил. Точно в тему :)
Но я всетаки дальше продвинулся, уже плюс к мотивации...
  • 0

Аватара пользователя
asi2007@ukr.net

Сообщения: 204
Зарегистрирован: 28 авг 2016, 02:02
Репутация: 14
Город: Винница

Re: Строю разборный секционный складной каяк

Сообщение asi2007@ukr.net » 01 мар 2018, 17:13

HEKOT писал(а):
asi2007@ukr.net писал(а):
HEKOT писал(а):
А зачем нужна переборка, плавно переходящая в подголовник? Складыванию она только мешает.

Ну это скорее поддержка спины, а не подголовник )
Или Вы на счет задней части? Там еще предусмотрена крышка. Просто я ее не печатал. То есть на воде будет все закрыто и герметично. Сзади через край не прельет.
У меня есть байдарка "Касатка" - чистый турист, прогулочная. Там довольно удобно сделана поддержка для спины. У меня была серьезная травма в пояснице, поэтому без упора сзади грести тяжело. По по 10-15км я прохожу, моя средняя скорость 4-6 км/ч, максимальная, что я из нее выжимал (или из себя) 9км/ч.
Задумывал этот проект для таких как я - лодка для прогулок - не для рекордов.
В ветренную погоду не выхожу, а для спокойной думаю хорошо.
Ширина каяка вышла 620мм, длина 4500мм, высота 380мм.
  • 0

Аватара пользователя
asi2007@ukr.net

Сообщения: 204
Зарегистрирован: 28 авг 2016, 02:02
Репутация: 14
Город: Винница

Re: Строю разборный секционный складной каяк

Сообщение asi2007@ukr.net » 01 мар 2018, 17:24

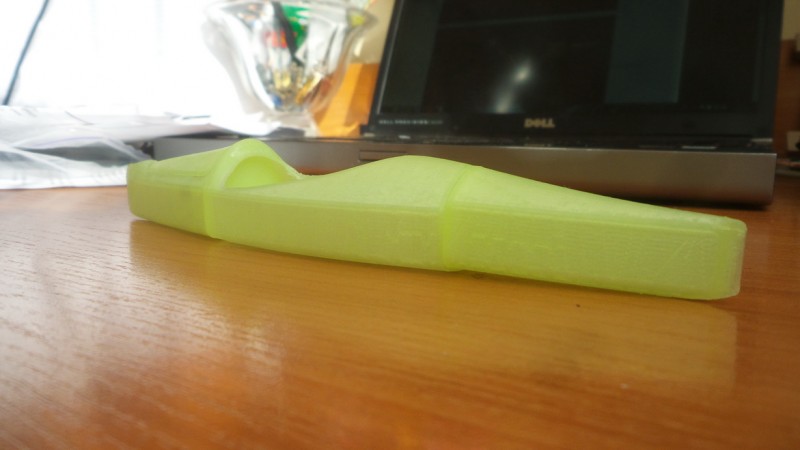

Вот меньшая модель с крышкой.
20180301_091729_новый размер.jpg
каяк с крышкой в корме
20180301_091729_новый размер.jpg (210.5 Кб) Просмотров: 2472
20180301_091735_новый размер.jpg
2 каяк с крышкой в корме
20180301_091735_новый размер.jpg (190.19 Кб) Просмотров: 2472

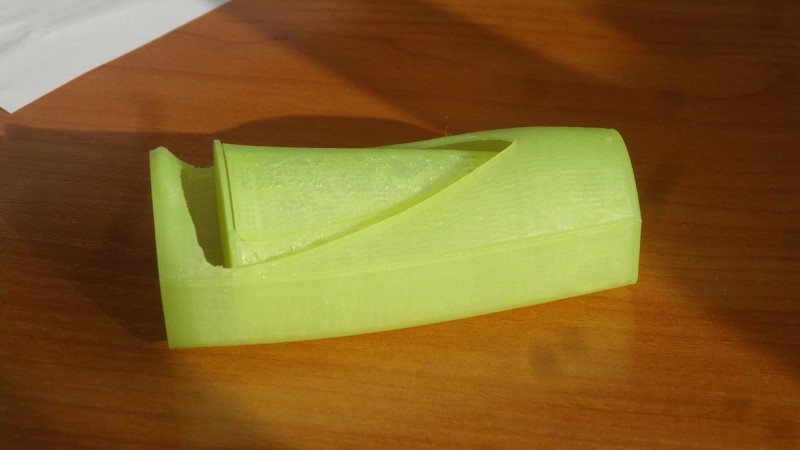

20180301_091535_новый размер.jpg
3 во вложенном виде
20180301_091535_новый размер.jpg (218.05 Кб) Просмотров: 2472
  • 0

Аватара пользователя
asi2007@ukr.net

Сообщения: 204
Зарегистрирован: 28 авг 2016, 02:02
Репутация: 14
Город: Винница

Re: Строю разборный секционный складной каяк

Сообщение HEKOT » 01 мар 2018, 17:28

Тогда понятно.
Мож, при таком раскладе лучше сделать лодку пониже, а просто сидуху в неё поставить комфортную?
Будет проще складывать вот это:

А рундуки при таком режиме исползования вообще не нужны.
  • 0

КОТ или НЕКОТ? Вот, в чём вопрос!
Seabird Discovery "Норковая Шуба" (жёнина)
Shearwater 17 "Mephisto"
Shearwater 17 "Victory"
Shearwater 17 "The Cruiser Aurora" готовность 29%
Аватара пользователя
HEKOT

Сообщения: 866
Зарегистрирован: 19 апр 2016, 19:28
Репутация: 60
Город: Adelaide
