Параметры каяков - объективные оценки

Сообщение Aleh » 17 янв 2018, 20:43

В этой теме могут размещаться объективные оценки готовых проектов, проектируемых или существующих каяков, полученные в результате расчетов, замеров, испытаний

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков-объективные оценки

Сообщение Aleh » 17 янв 2018, 22:07

Один из основных параметров каяка - это его геометрические размеры. Длина-часто присутствует в названии, ширина, высота, объем. Их значения могут быть заданы, но находятся в некоторой зависимости друг от друга. При проектировании в CAD/CAM/CAE системах эти параметры, а так же многие другие получаются автоматически. Далее идет водоизмещение, распределение его вдоль оси лодки.
Здесь эти параметры из проектов 17-ти футовых каяков.

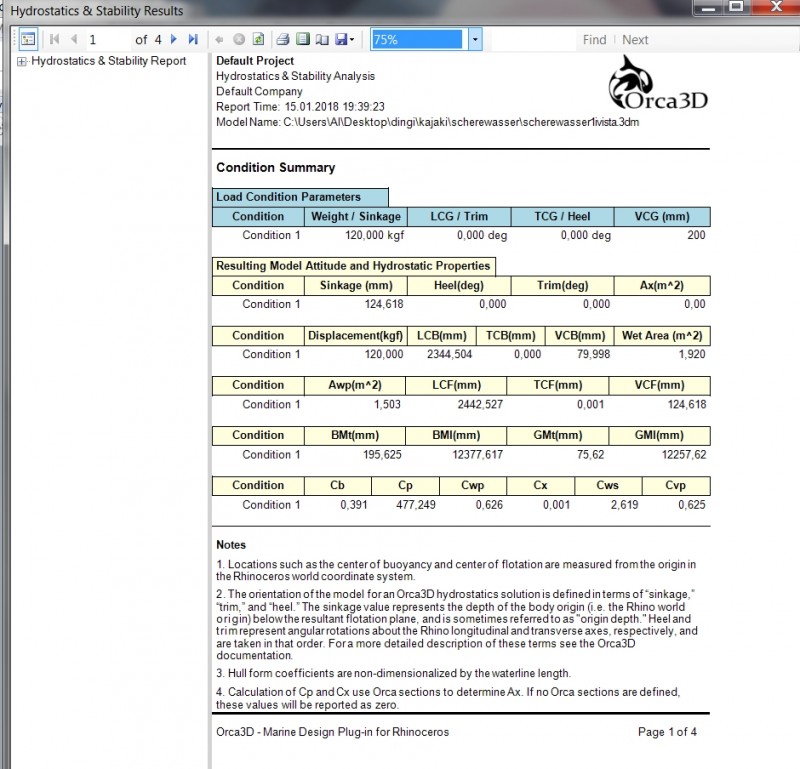

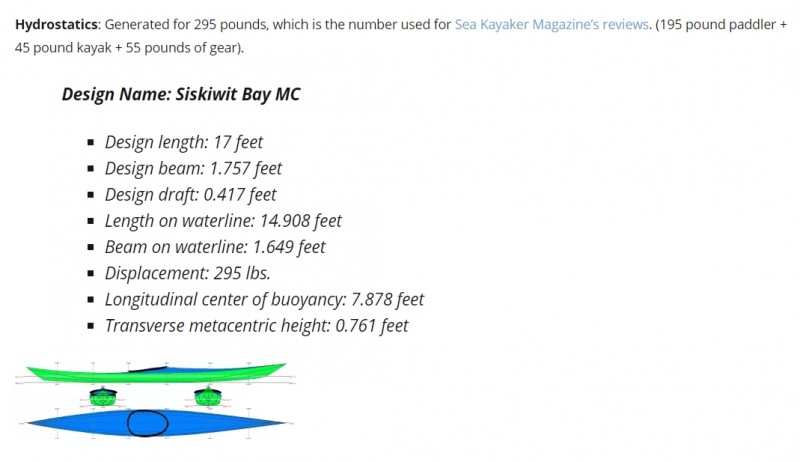

Здесь указаны габаритные размеры каяка, водоизмещение, длина и ширина ватерлинии, расположение центра тяжести, метацентрическая высота
skrlod90 (2).jpg
skrlod90 (2).jpg (22.21 КБ) 3032 просмотра
Здесь просчитаны геометрические характеристики - объем, моменты инерций объема и т.д.
Параметры остойчивости (статической, динамической)
Статическая обычно представляется в виде диаграммы, эпюр, в табличном виде.
Некоторые производители лодок ее публикуют.

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков-объективные оценки

Сообщение Aleh » 17 янв 2018, 23:32

Далее представлены расчеты остойчивости, ходкости проектов нескольких лодок для сравнения. Проекты делались в CAD Rhinoceros, часть расчетов в Orca3d. Два проекта уже присутствуют в некоторой форме на этом форуме, расчитывал их раньше для себя. Расчеты еще по двум корпусам сделал и добавил здесь для примера. Все одинаково нагружались -нагрузка 120 кг, центр тяжести на высоте 200мм.
1. 17 футовый каяк по чертежам Бурелет17, взятого здесь на форуме.

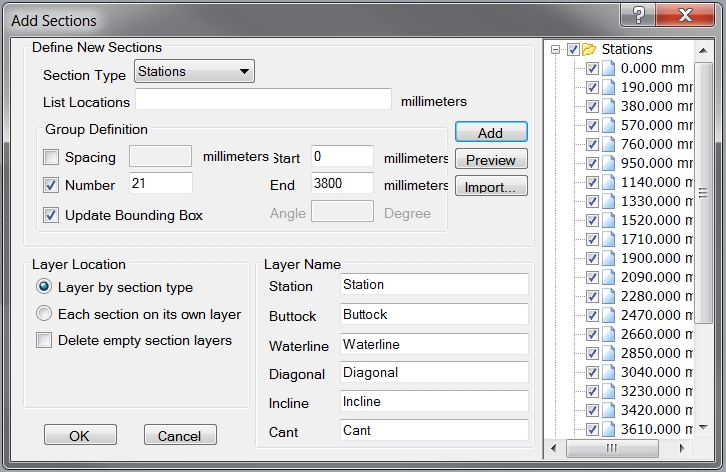

Окно расчета

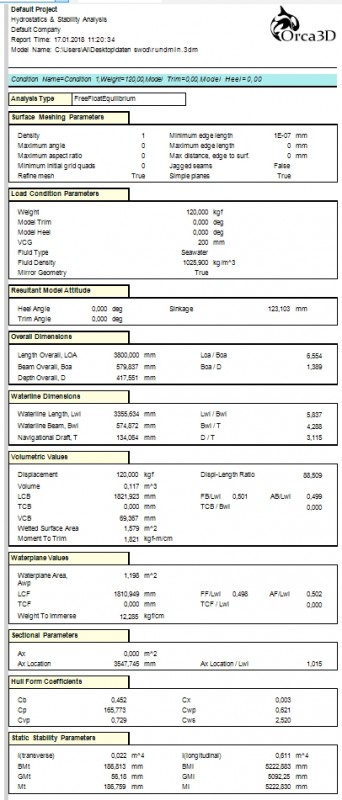

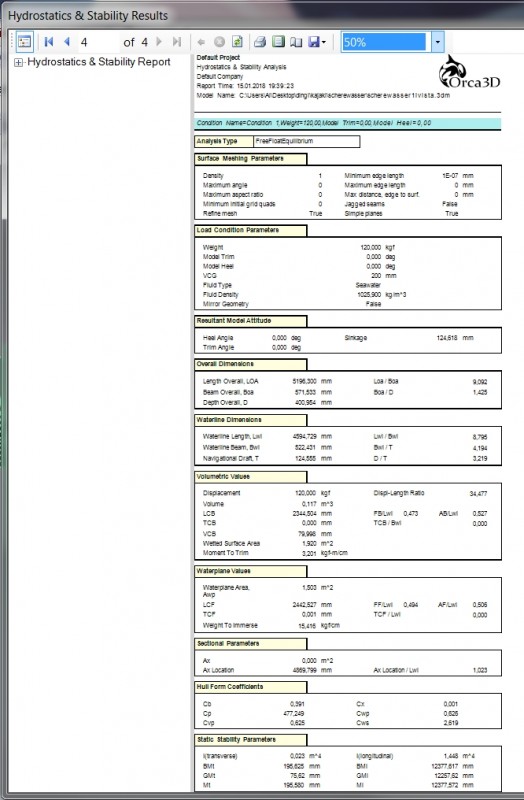

После просчета получаем данные

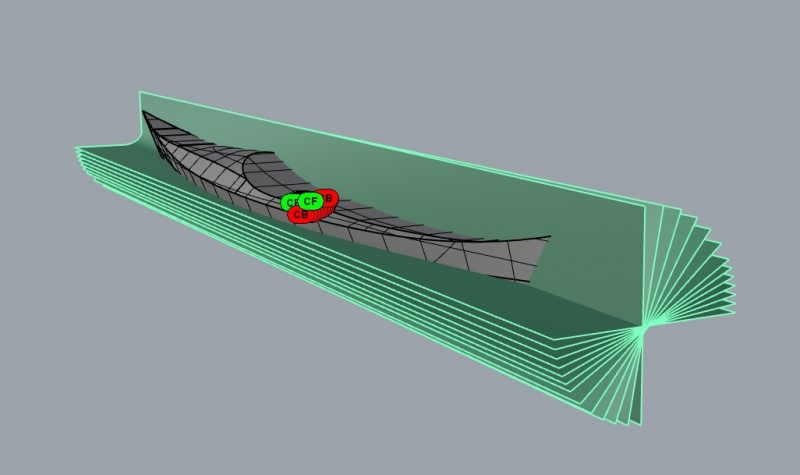

Картинки положения воды при крене.

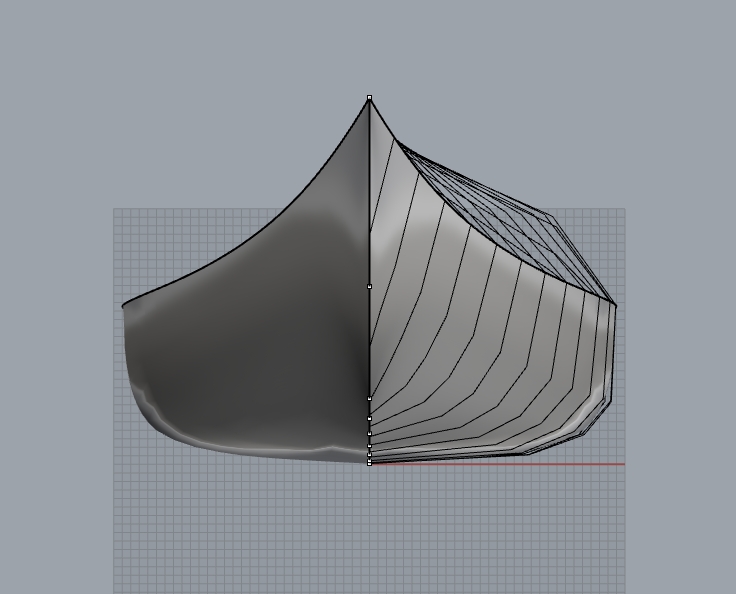

2. 17 футовый каяк с многоскулой обшивкой. Сама форма корпуса была получена следующим образом. Сначала был сделан круглоскулый корпус нурбовыми поверхностями. Этот корпус участвует в представленных здесь расчетах для сравнения. По нему и строился многоскулый. По габаритам они почти индетичны.
skrlod92 (2).jpg
skrlod92 (2).jpg (130.39 КБ) 3022 просмотра

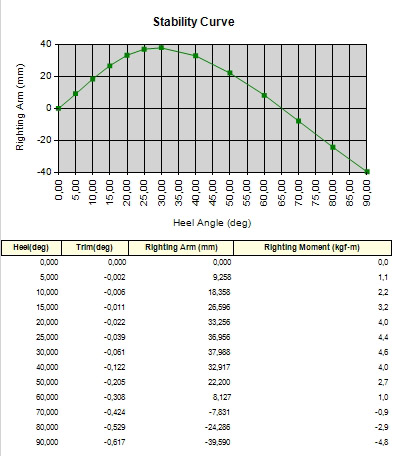

Расчеты по ним на остойчивость
Вложения

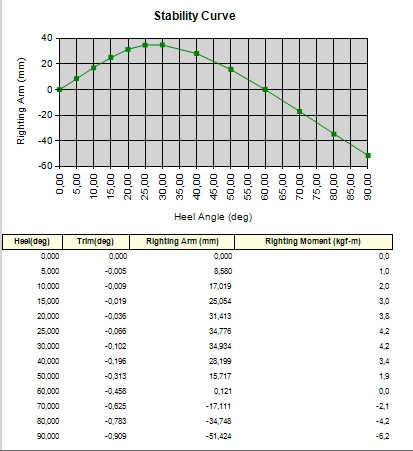

Эпюра круглоскулого корпуса

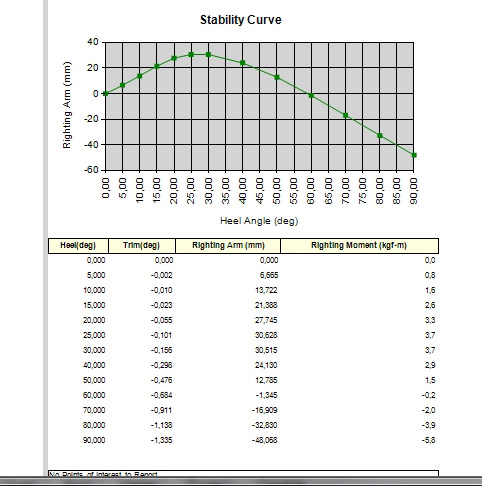

Эпюра многоскулого корпуса
Последний раз редактировалось Aleh 18 янв 2018, 01:56, всего редактировалось 1 раз.

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков-объективные оценки

Сообщение Aleh » 17 янв 2018, 23:52

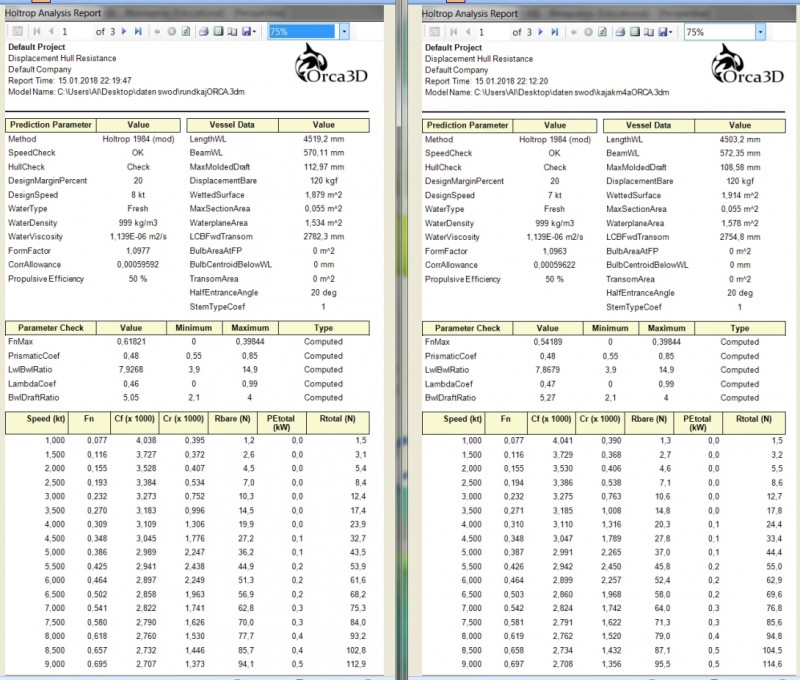

По этим двум корпусам бы произведен расчет на ходкость.
Как видно, данные мало чем отличаются.

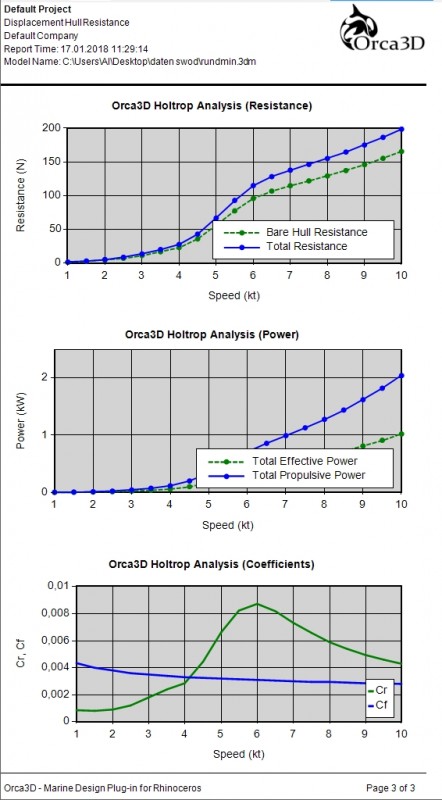

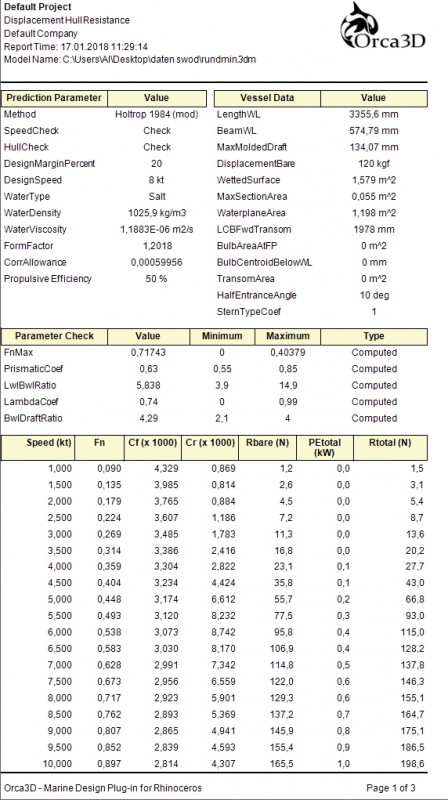

Далее многоскулый корпус был отмасштабирован только по длине до размера 3800мм и произведены все вышеперечисленные расчеты.
Как здесь видно, более короткий корпус в некоторых параметрах (остойчивость, скорость) проигрывает такому же, но длиннее.

Аватара пользователя
Имя пользователя
Сообщения: 2427
Зарегистрирован: 12 дек 2011, 07:29
Reputation: 130
Город: Сакраменто

Re: Параметры каяков-объективные оценки

Сообщение Имя пользователя » 18 янв 2018, 04:02

А ошибки нет в расчетах? Крейсерская скорсть у 4.5м одки вряд и будет 8 узов. Кавиатура сдоха, вставьте букву l где надо :)
A здесь могла бы быть моя самореклама.

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков-объективные оценки

Сообщение Aleh » 18 янв 2018, 05:38

Согласен, это очень быстро для крейсерской, если работать только веслами. При сомнениях можно ее поставить меньше, но на сам расчет это не повлияет.
Здесь в одном расчете выставлена крейсерская 8 узлов, в другом 4.

Задается желаемый для расчета интервал скоростей (в данном случае от 1 до10 узлов с дискретностью 0.5), и расчитывается уровень соотв. буксировочных усилий для поддержания этих скоростей. Считал себе для разных корпусов для сравнения их, мне данных этого метода (Холтроп) хватает, он вполне адекватен, хотя и не все учитывает в отношении скорости в данном случае. Есть другие системы расчета. Для расчета по каякам подошел бы метод Капера. Может кто нибудь знающий поделится деталями.

Аватара пользователя
Shoorick
Грозный модератор
Сообщения: 4658
Зарегистрирован: 31 авг 2010, 06:25
Reputation: 71
Город: Минск
Контактная информация:

Re: Параметры каяков - объективные оценки

Сообщение Shoorick » 18 янв 2018, 19:18

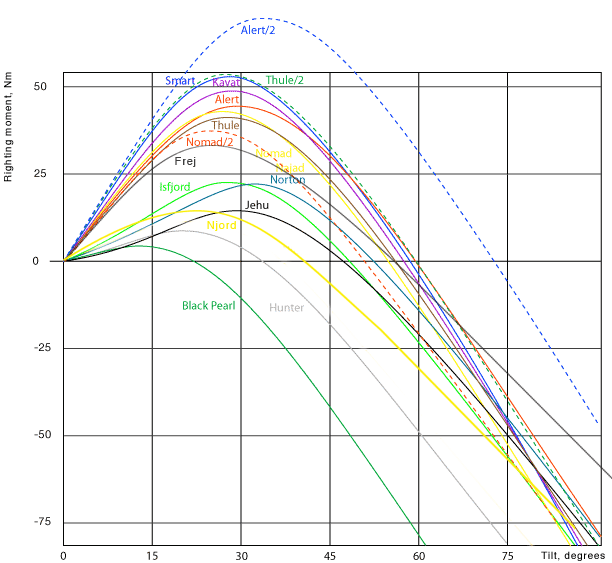

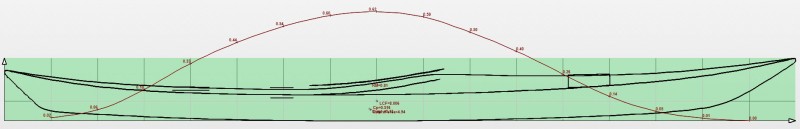

Интересная диаграмма остойчивости для Siskiwit LV. Тяжелый каякер ухудшает остойчивость, так как, видимо, тушка вывешивается и способствует опрокидыванию. Логично.

А что такое Petrel Performance?
Белое, Карское, Охотское, Японское, Тихий, Байкал, Адриатика, Черное

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков - объективные оценки

Сообщение Aleh » 18 янв 2018, 19:32

Petrel Performance
Представление эксплуатационных качеств лодки Petrel (результат испытаний и (или) расчетов)
https://www.guillemot-kayaks.com/guillemot/node/89/perf

Aleh
Сообщения: 416
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Параметры каяков - объективные оценки

Сообщение Aleh » 28 ноя 2019, 07:01

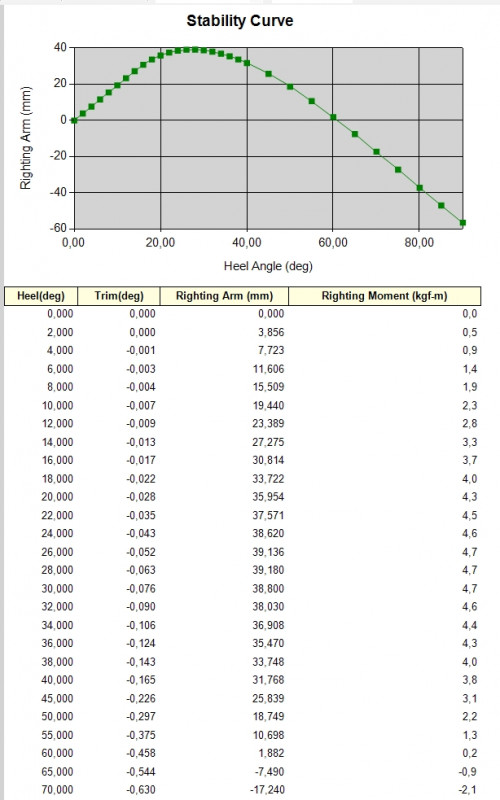

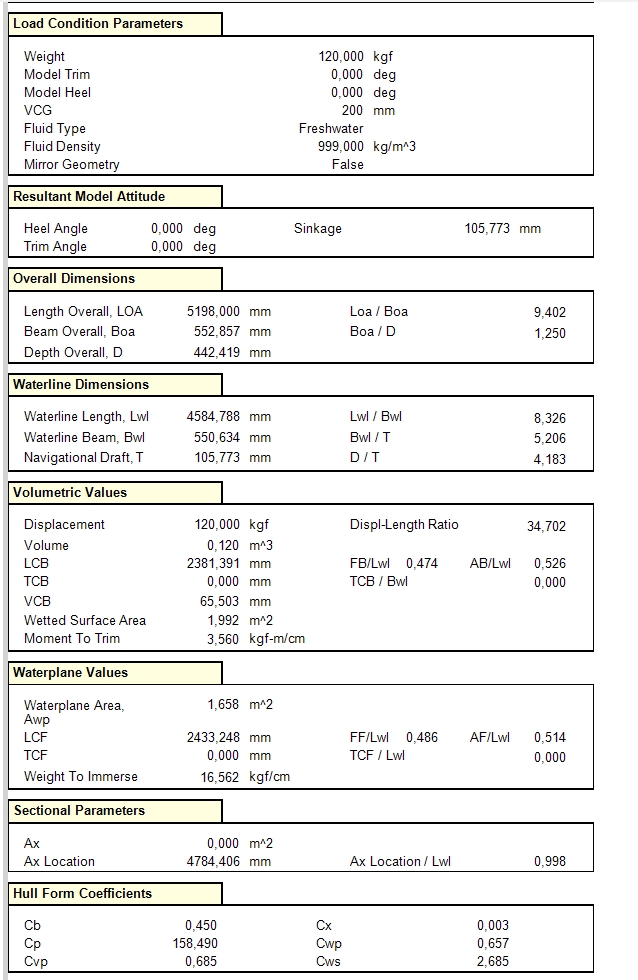

Результат расчетов остойчивости корпуса каяка с выраженной скулой. Исходные данные по нагрузке те же, что в расчетах выше для сравнения. Только вода пресная.

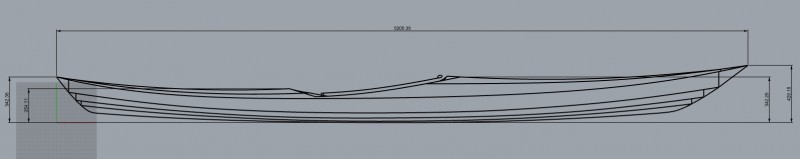

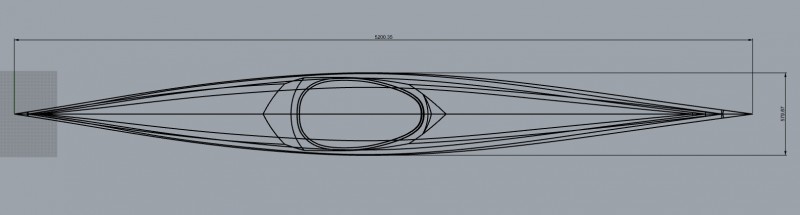

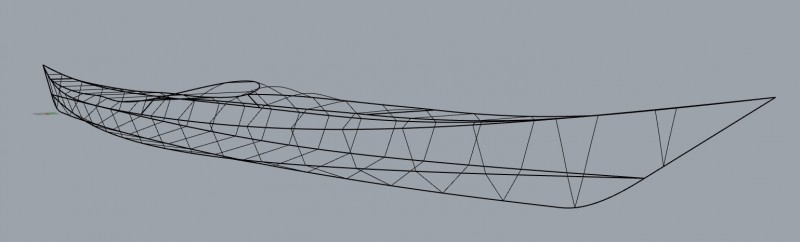

Общий вид корпуса

Artik323
Сообщения: 125
Зарегистрирован: 24 июл 2019, 01:27
Reputation: 2

Re: Параметры каяков-объективные оценки

Сообщение Artik323 » 08 мар 2020, 01:13

моменты инерций объема
Это же получается что если я в солиде обрежу кусок корпуса по уровню предполагаемой ватерлинии, и расчитаю момент инерции, то получу момент инерции объёма?
Если он совпадёт с моментом инерции всего каяка(не столь существенно из-за малого веса) и с местом посадки?

Ответить
