Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 22 окт 2018, 18:05

Плюсы-хорошая адгезия, регулируемое время схватывания, очень прочное соединение, после полимеризации нетоксична, окрашивается в массе-есть и отдельно красители и в составе с отвердителем в виде пасты. Минус тоже есть-запах до и во время полимеризации.

Kir
Сообщения: 252
Зарегистрирован: 13 май 2017, 17:03
Reputation: 53
Город: Красногорск

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Kir » 23 окт 2018, 04:45

HEKOT писал(а):
Еще по швам, если клеить ПУРом, а не смолой, то следов почти не видно
Это что такое?
.
Полиуритановый клей www.kleiberit.ru/?id=86

Аватара пользователя
asi2007@ukr.net
Сообщения: 620
Зарегистрирован: 28 авг 2016, 02:02
Reputation: 65
Город: Винница

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение asi2007@ukr.net » 23 окт 2018, 04:56

Красивая форма! Ждем продолжения )

Aleh
Сообщения: 417
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 23 май 2019, 05:31

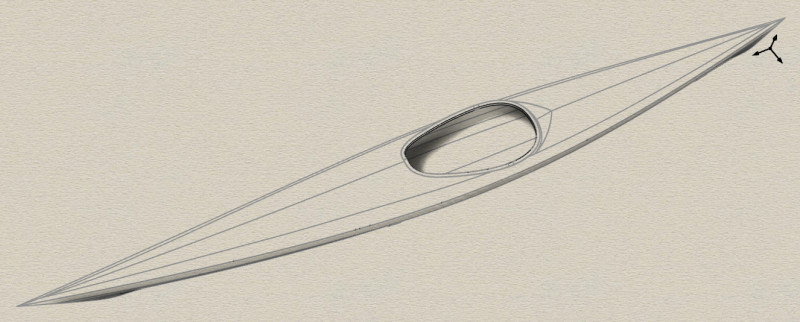

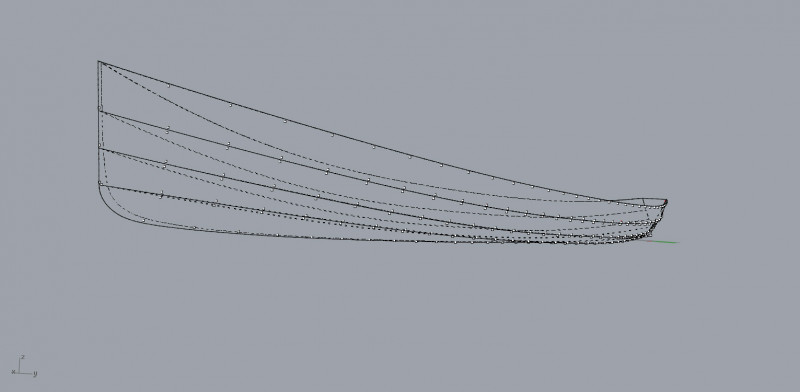

Немного изменил геометрию для повторного строительства каяка с этой темы.

Aleh
Сообщения: 417
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 12 апр 2020, 04:18

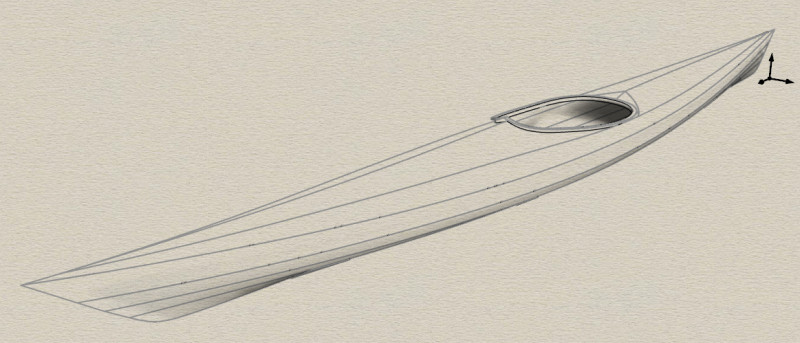

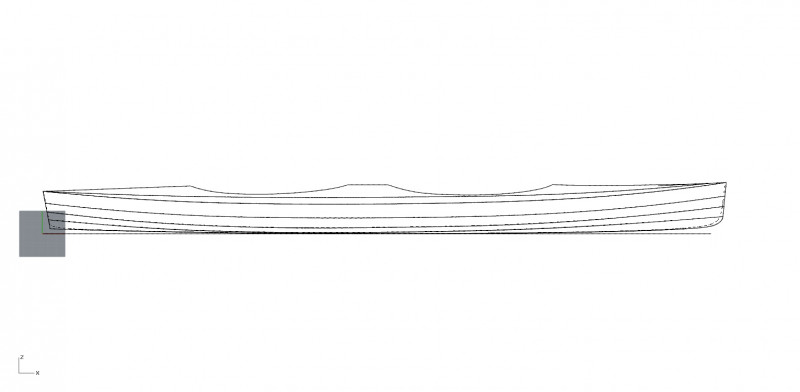

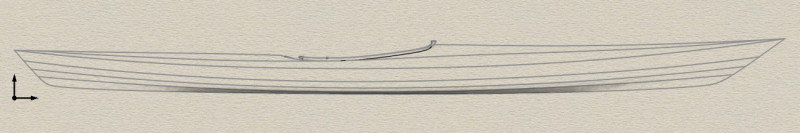

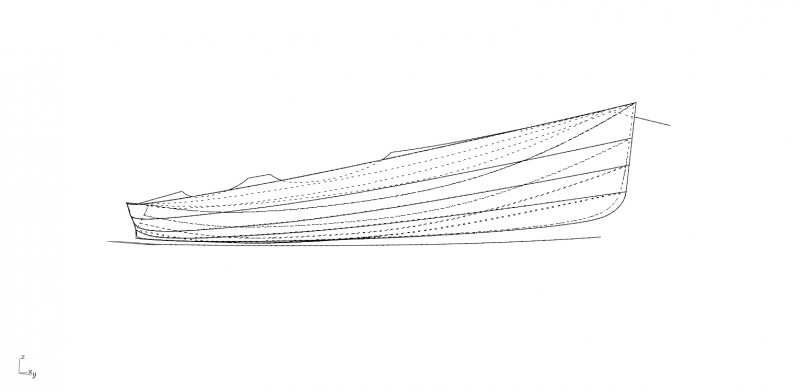

Начато строительство двухместного каяка. Длина запланирована 6м, ширина 76,5 см. Предназначен для запланированных выездов на водоемы в район Балтийско-Черноморского водораздела. Там на протяжении многих километров сложно выйти на берег, поэтому предусматривается возможность сна в самой лодке двум персонам - длина двух кокпитов будет примерно по 2 метра. С корпусом определились, по поводу деки идут еще дебаты. Саму деку вчерне пока набросал, более детально определимся, когда сошьется корпус. В грузовые отсеки должно помещаться довольно много снаряжения и вещей для автономности на неделю. Строим вдвоем с компаньоном по выездам. Лодка довольно большая, пришлось пойти на ряд компромиссов.
Каяк будет сшит из 4мм ФСФ фанеры, внутри и снаружи оклеен стеклом. По 3д модели сделаны развертки поясьев с отверстиями под стяжки, на некоторых поясьях одновременно с их вырезом из листа будут фрезероваться скосы стыка (где они широкие). Где стык поуже-там разделка вручную. Строится будет в простом стапеле из нескольких контрсекций.

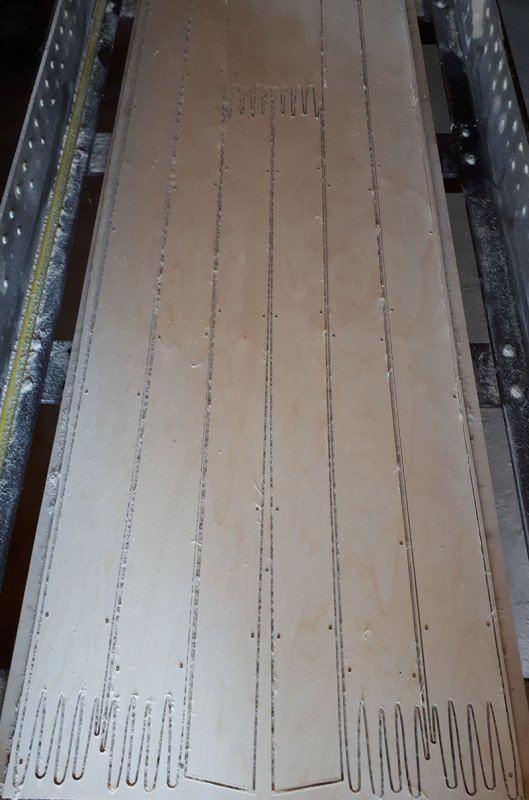

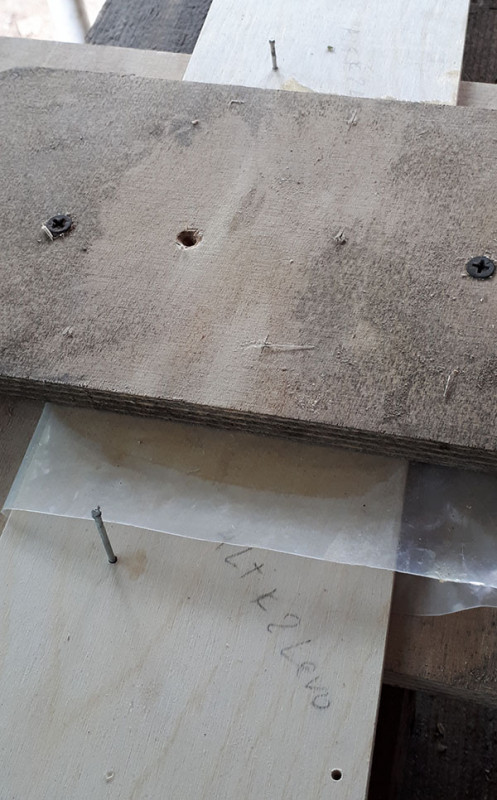

Сейчас вырезаются поясья корпуса. Некоторые отверстия под стяжки служат для закрепления поясьев шурупами к столу при их вырезании-фанера тонкая и немного гофрит. Так же нанесены метки совмещения поясьев для ровной склейки.

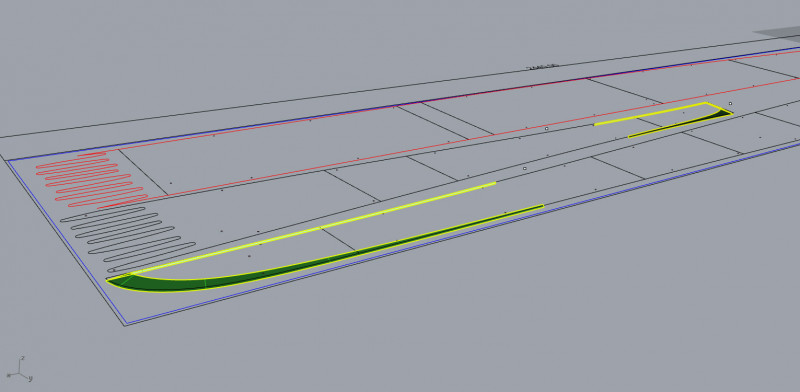

Здесь нанесены точки отверстий под стяжки

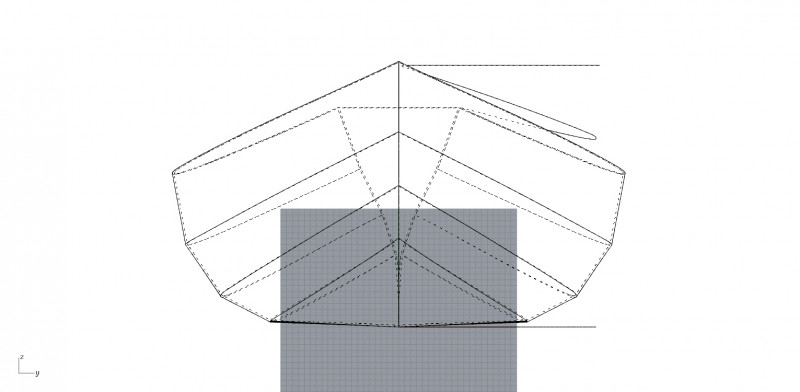

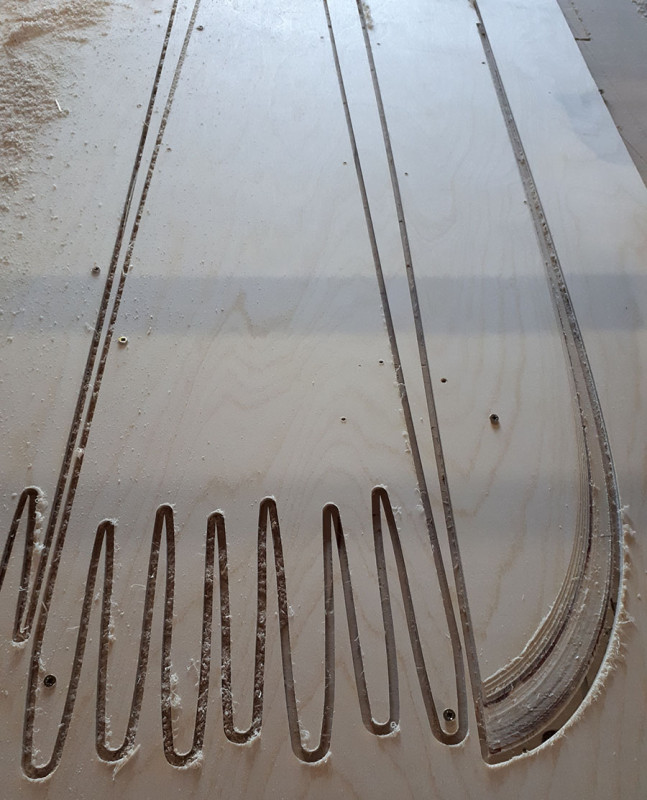

Отмечены поверхности стыка для фрезеровки

Aleh
Сообщения: 417
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 12 апр 2020, 19:30

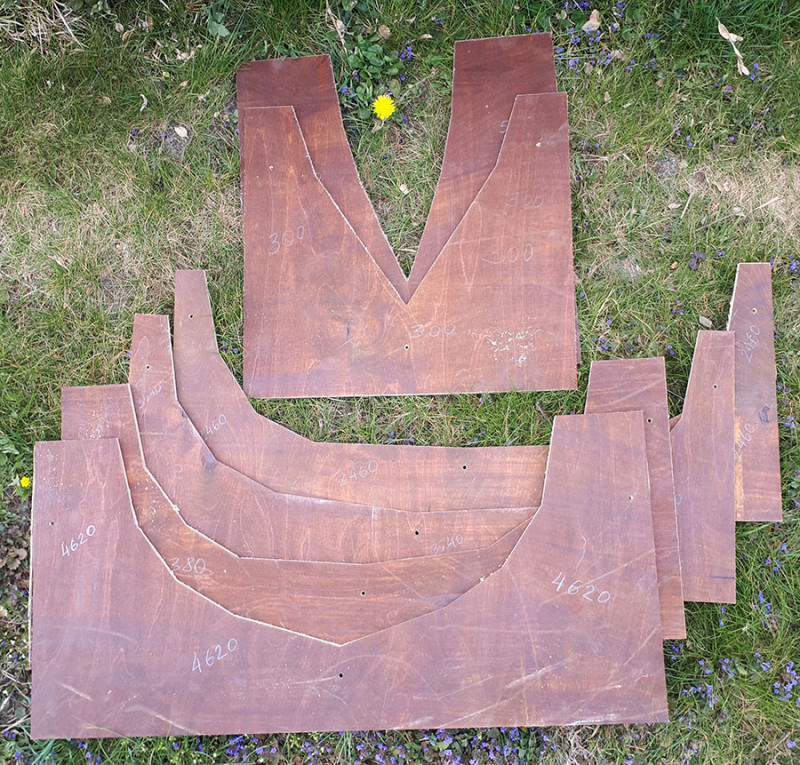

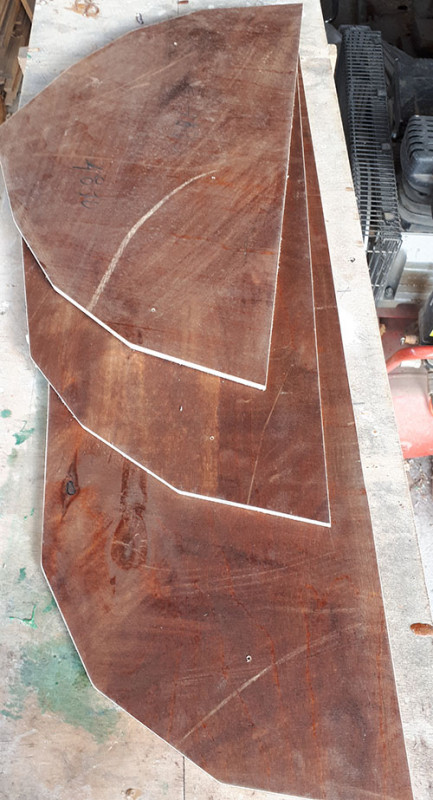

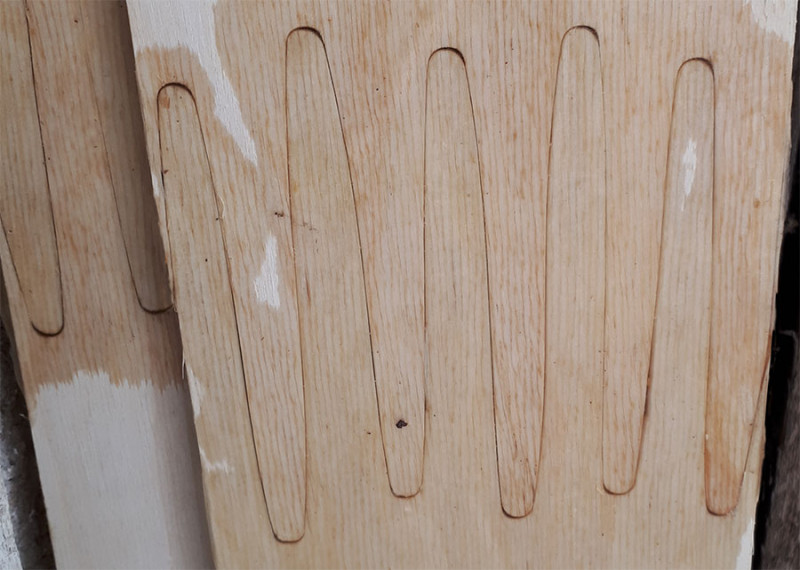

Завершил нарезку поясьев корпуса. Отфрезерованы участки наибольших скосов стыков.

Aleh
Сообщения: 417
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 25 апр 2020, 02:30

Сейчас склеиваются поясья корпуса. Вырезаны шаблоны на стапель и временные шпангоуты.
Склейкой поясьев и в последующем сборкой корпуса в основном будет заниматься напарник по выездам.

Жек
Сообщения: 7
Зарегистрирован: 19 сен 2019, 00:39
Reputation: 0
Город: Симферополь

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Жек » 26 апр 2020, 00:57

Какой зазор на клеевой шов для сращивании поясов закладываете в эскизах?
И еще интересно ваше мнение что если уклон на замке формировать v-гравером 90° или 120° ?

Aleh
Сообщения: 417
Зарегистрирован: 13 ноя 2017, 19:14
Reputation: 63
Город: Брест

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Aleh » 26 апр 2020, 18:57

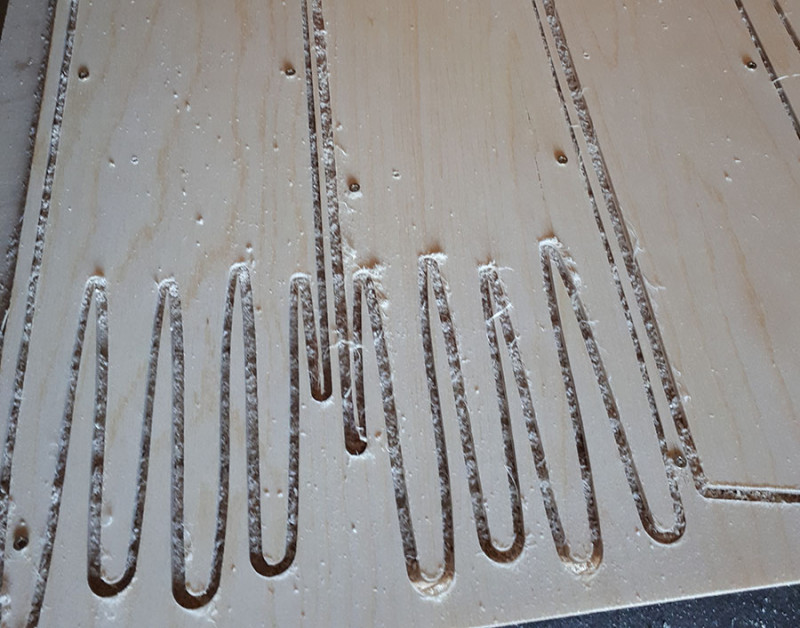

Зазор в стыке 0.1 мм. Программный. Реально на поднятых волокнах от фрезы стык сходится плотно и держится без клея.
Делал стык с наклонными поверхностями раньше. Смотреть посты выше. Теоретически лучше, практически не очень заметна разница по прочности. В любом случае стыки прочнее самой фанеры. Работы с наклонным больше - сложнее написать код чпу, точнее отмечать по z и т.д.

Жек
Сообщения: 7
Зарегистрирован: 19 сен 2019, 00:39
Reputation: 0
Город: Симферополь

Re: Детали каяка на CNC оборудовании (построение модели)

Сообщение Жек » 27 апр 2020, 01:38

Я работаю на чпу по этому прекрасно представляю на сколько это сложно и какие подводные камни могут возникнуть. Раньше очень много фанеры приходилось резать, из своего опыта скажу что наилучший срез даёт компресионная фреза пока свежая срез чуть ли не блестит вне зависимости от направления волокон
